7 syytä, miksi Pogo Pins ovat paras liitinratkaisu
Pogo Pin sopivat täydellisesti moniin sovelluksiin, kuten telakointiin, korttien välisiin liitäntöihin tai latausliitäntöihin. Tässä on syy.

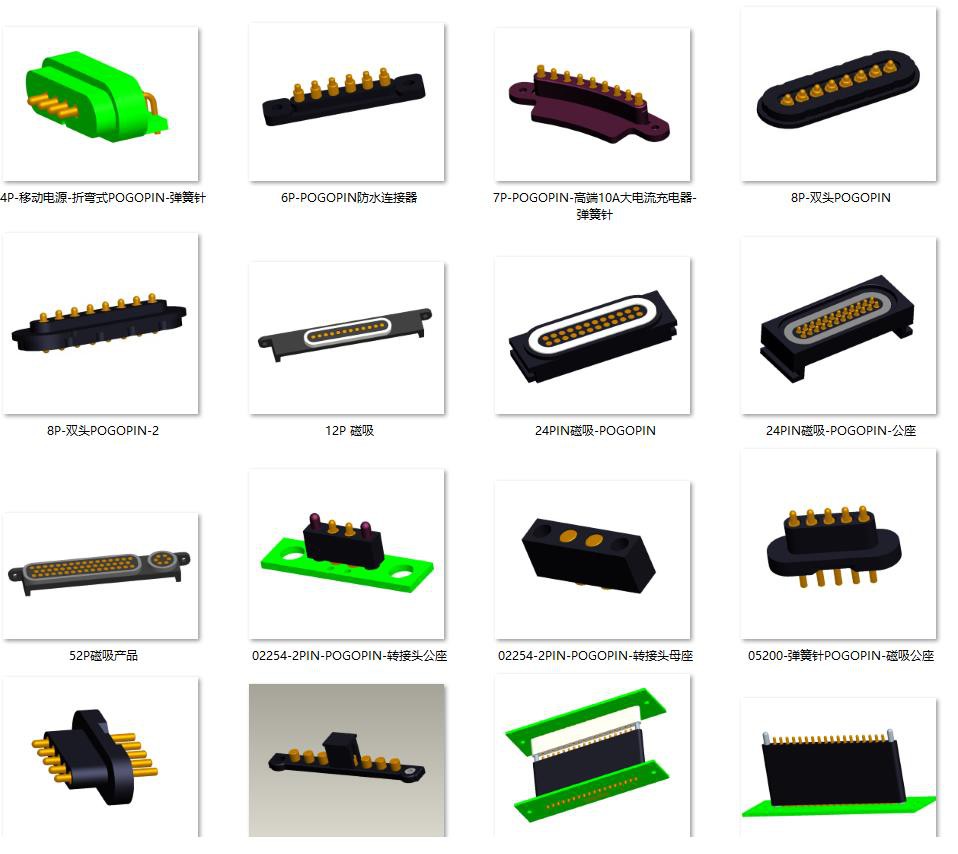

Jousikuormitetut liittimet tai ns. pogo-nastat ovat tulossa yhä suositummiksi, koska tunnetut yritykset, kuten Apple ja Microsoft, ovat käyttäneet niitä kuluttajatuotteissaan.
Pogo-nastat yhdistävät pari etua erottaakseen ne useimmista muista liitintyypeistä.
Tämän päivän artikkelissa keskustelemme näistä eduista ja tarkastelemme tarkemmin, kuinka näitä etuja voidaan hyödyntää suunnittelussasi.
Lyhyt pogo-pintojen historia
Ennen kuin siirrymme suoraan seitsemään syytä, aloitetaan lyhyellä pogo-nastalla. Liitintyyppi on ollut käytössä noin 50 vuotta. Vanhemman vartijan insinöörit muistavat, että noilla tapeilla ei ollut paras maine. Ne olivat usein epävakaita, niillä oli alhainen virta ja ne olivat erittäin herkkiä kaikenlaiselle tärinälle, mikä esti ne monissa tiedonsiirtoon liittyvissä sovelluksissa. Semiconductor-testausteollisuuden tulon jälkeen jousikuormitetut testinastat ovat tehneet merkittäviä parannuksia. Tekniset edistysaskeleet, jotka olivat olleet tarpeen niiden koon pienentämiseksi tasolle, joka tekisi niistä soveltuvia IC-testien aikana vaadituille hienojakoisille, ovat siirtyneet kuluttajalaatuisiin pogo-nastaliittimiin.
Joten miksi Pogo-nastat ovat niin suosittuja nykyään ja mikä tekee niistä ihanteellisen sopivuuden moniin sovelluksiin? Tässä syyt:
1. Puhutaanpa Pogo Pin Costista
Suurin osa liittimistä valmistetaan leimausprosessilla. Tämä prosessi vaatii olennaisesti ohuen metallipalan, joka muodostetaan leimaamalla metalli oikeaan muotoon muotilla.
Katso tämä pieni video, joka selittää prosessin.
Sitä vastoin pogo-tapit valmistetaan sorvausprosessilla. Tämä prosessi käyttää pyöreää metallipalaa ja pyörittää sitä erittäin nopeasti. Terävä reuna naarmuuntuu silloin metallilohkosta, jota ei tarvita.
Suurin ero molempien prosessien välillä on muotin valmistuskustannukset. Muotin valmistaminen voi maksaa jopa 5000 USD. Tämä tarkoittaa, että tämän muotin kustannukset on sisällytettävä laskelmaan, mikä voi olla merkittävä hintatekijä. Katso tämä esimerkkilaskelma:
Erityisesti pienille määrille epätyypillisiä liittimiä Pogo Pins ovat tehokkaampi vaihtoehto. Yllä olevassa esimerkissä hinta nousi yli 80 prosenttia.
2. Paras liitin parhaan käyttökokemuksen takaamiseksi
Jousikuormitetut liittimet ovat käteviä. Olen varma, että jokaisella on oma oikeutettu mielipiteensä Applen tuotteista, mutta kun käytin Magsafe-latauskaapelia ensimmäistä kertaa ystäväni kannettavassa tietokoneessa vuonna 2008, olin todella ymmälläni. Tämä on neroutta. Napsauta vain, automaattinen kohdistus, helppokäyttöinen. Näin insinöörityö toimii. Pienten muutosten tekeminen vakiintuneisiin tuotteisiin, jotka antavat käyttäjille tämän wow-vaikutuksen ja tekevät heistä uskollisia brändiasiakkaita.
Pogo pin -liittimet parantavat usein tätä käyttökokemusta. Varsinkin kun se tehdään tavalla, joka kohdistaa ne automaattisesti laitteeseen.
3. Oikea liitin pieneen tilaan
Useimmat liittimet ovat joko suuria ja vakaita tai pieniä ja hauraita. Pogo Pins yhdistää molemmat edut yhdessä tuotteessa. Ne voivat olla poikkeuksellisen pieniä, vaikka ne selviävät jopa miljoonasta painalluksesta. Tämä johtuu niiden erityisestä jousirakenteesta, joka säilyttää koon ja vakauden. Leimattu litteä jousi lisää taivutuskulman rasitusta, kun taas kierrejousella on tasainen voiman jakautuminen puristuksen aikana. Tämä mahdollistaa pienempien kuvioiden tekemisen.
4. Miksi Pogo Pins ovat kestävin liitintyyppi
Jousikuormitetut liittimet ovat erittäin kestäviä. Toisin kuin muut liitintyypit, pogo-nastat puristetaan pystysuunnassa. Tämä kaikkien osien yhteensuuntainen puristus vähentää kunkin osan kulumista merkittävästi. Ongelmana tässä on se, että liitintä työnnettäessä kaksi metallilevyä naarmuuntuu toisiinsa. Tämä heikentää ulompaa pinnoitetta ajan myötä ja vähentää virran kantavuutta. Tämä vaikutus on voimakkaampi, kun käyttäjä kytkee liittimen suuremmalla voimalla. Tämä ei kuitenkaan voi tapahtua pogo-tappien kanssa, koska ainoat kitkaelementit ovat männän ja piipun välinen vuorovaikutus. Tämä kitka syntyy sisäisen jousivoiman kautta, joka on rajoitettu ja insinöörin määrittelemä.
5. Liitin, jolla on suuri toleranssi
Millään muulla liitintyypillä ei ole niin suurta liikettä kuin pogo pin -liittimillä. Tämä antaa insinööreille ja käyttäjille valtavan määrän vapautta liittimen käytössä.
Pienet tuotantovirheet voidaan kompensoida työmatkalla. Puhelimen sisällä käytetyt liittimet, joissa pienet litteät jousiliittimet, jotka koskettivat puhelimen takakannessa olevan sormenjälkitunnistimen koskettimia. Lämpimillä alueilla takakannen muovi laajeni ja nosti kosketuspinnat irti liittimistä. Tämä olisi voitu välttää käyttämällä pidemmän matkan omaavaa liitintä, joka sietää paremmin tällaisia materiaalin muodonmuutoksia.
6. Yksinkertainen kokoonpanoliitäntä
Yksi tärkeimmistä näkökohdista laitetta suunniteltaessa on kokoonpano. Manuaalisten kytkentöjen tekeminen on kallista ja vaatii paljon työtä. Pogo-nastaja käyttävän korttien välisen liittimen kanssa manuaalista kohdistusta ei tarvita. Osat voidaan koota nopeasti samalla
joilla on suuri joustavuus kokoonpanojärjestyksen suhteen. Tämä tekee pogo-nastasta yhä suositumman valinnan. Tapeilla, kuten ruuvitappi, insinöörit voivat jopa yhdistää asennuksen ja liitännän samanaikaisesti.
7. Vakaa virta
Viimeinen kohta on virran poikkeuksellinen vakaus. Pogo Pins voidaan varustaa yksilöllisesti erityisillä jousivoimilla ja -malleilla. Kun jousivoimaa lisätään, mäntä painetaan vakaammin tapin sisällä olevaa piippua vasten. Tämä johtaa parempaan johtavuuteen. Erilaiset mallit, kuten pallorakenne ja High Current Pogo Design, parantavat myös virtaa. Tärkeintä tässä on maksimoida männän ja piipun välisten kosketuskohtien määrä tilapäisen irrotuksen mahdollisuuden vähentämiseksi. Katkaisun aikana koko virta voi virrata jousen läpi, mikä voi aiheuttaa jousen sulamisen ja lopulta johtaa tapin rikkoutumiseen.
