Perussuunnittelukonsepti,Männän muotoilu jaTyökorkeus Pogo Pin
Pogo Pin (jousitettu liitin) perussuunnittelukonsepti:
Sähköiset ominaisuudet löytävät aktiivisesti polun, jolla on pienin vastus johtamaan virtaa, paras kunto
Virta johdetaan neulan akselista ulkoputken seinämään ja sitten piirilevyyn. Tällä hetkellä vastusarvo on pienin.
Pogo Pin -männän perusrakenne (jousitettu liitin):
Bias Tail
Bias Tail -malli on yleisin ja halvin tuote, ja siinä on hyvä tasapaino suorituskyvyn, hinnan ja koon välillä. Tämä rakenne voi taata vakaan pohjaimpedanssin.
Etu: Matala ja vakaa vastus
Takapora
Takaporaa käytetään yleensä ympäristöissä, joissa on pienet liittimet, kuten langattomat kuulokkeet, älypuhelimet tai pienet IoT-laitteet. pieni koko voi täyttää asiakkaiden elastisuusvaatimukset, koska tämän mallin jousen pituus voi ylittää neulaputken pituuden. Joissakin tapauksissa, joissa tilaa on rajoitetusti.
Kartion suunnittelu
Tällainen rakenne on paras valinta liittimelle, jolla on korkeat samankeskisyysvaatimukset, koska jousi voidaan parhaiten asettaa suoraan tapin akselin kartiomaiseen takatappiin. Tappi-akselin pohjassa oleva kartiomainen pyrstö on sijoitettu jousen sisäpuolelle tappi-akselin tärinän vähentämiseksi. Etu: Helppo kääntää, vähän vinoa, alhaiset kustannukset.
Pallon suunnittelu
Pallorakenne on paras vaihtoehto haastaviin ympäristöihin, kuten raskaisiin koneisiin, lataukseen ja lääketieteellisiin sovelluksiin, kosketin on vakaampi ja korkea virta on tärkeä.
Etu: Vakaa vastus, voi kulkea korkean virran läpi

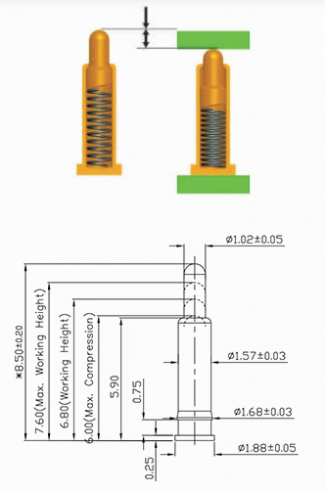

Pogo Pin (jousitettu liitin) perustyökorkeus:
Yleensä puristuksen määrä käytön aikana on 2/3 kokonaisliikenteestä, jos puristuksen määrä on riittävä, positiivinen voima on liian pieni, joten impedanssi ei ole vakaa.
Pogo-tapin käyttö työkorkeudella lisää merkittävästi liittimen kestävyyttä ja suorituskykyä.
Akun kosketuslevy tai kultainen sormi, joka yhdistää pogo-tapin, ei saa olla likaa, hapettumista jne.
Rajoita käyttöä piirustuksen rajoissa.
