Kuinka valita testipogo-tappi oikein
Jokainen mittausta ja testausta koskaan suorittanut tietää, että tarkat tiedot riippuvat testauslaitteen suunnittelusta ja mittausominaisuuksista. Mutta harvat tietävät, että testilinjojen ja liittimien suunnittelun laatu, valmistusprosessi, yhteensopivuus ja suorituskykyvaatimukset ovat yhtä tärkeitä kuin testilaitteet. Seuraavaksi keskitymme viiteen erityiseen kriteeriin testilankojen ja jousipogo-tappien oikealle valinnalle.
Ensinnäkin turvallisuus:
Samoin kuin virransyöttövaatimukset, instrumenttien testijohtojen ja pogo-nastojen on täytettävä tiukat turvallisuusvaatimukset, koska ne ovat suorassa kosketuksessa suuriin jännitteisiin, erityisesti kansainvälisten IEC1010 jännite- ja luokkavaatimusten mukaisesti, eli CATI, CAT II, CAT III tai CATIV. . Muut IEC1010:n vaatimukset sisältävät myös transienttitestauksen, dielektrisen kestojännitteen tai testauksen, jolla varmistetaan, että tuotteessa on riittävä eristys ja että se täyttää virran, sähkövälyksen, paljastetun metallijousisormustimen ja iskunkestävyyden vaatimukset. Laadukkaat testineulat sekä tärkeät henkilönsuojaimet, kuten käsineet ja silmäsuojaimet, ovat osa NFPA70E-standardissa määriteltyjä henkilökohtaisia suojatoimenpiteitä.
Toiseksi lujuus ja kestävyys:
Laadukkaat testijohdot ja liittimet eivät kärsi päivittäisen kitkan, kuten vetämisen, puristamisen ja puhkaisun, suorituskyvyn heikkenemisestä. Testilinjan molemmissa päissä tulee olla hyvin suunnitellut stressinestovaipat. Testijousisormustimen tulee olla karkaistua metallia, joka kestää toistuvia kytkentöjä ja voi lähettää tarkkoja tietoja joka kerta.
Halpoihin materiaaleihin verrattuna erityisesti valmistettu monisäikeinen tinattu berylliumkuparilanka voi tarjota joustavuutta, pitkäaikaista kestävyyttä, erinomaista johtavuutta ja tarkkuutta. Muita tekijöitä ovat pogo-nastan ja liittimen sisäinen hitsauslaatu sekä materiaalin lämpötila-alue.
Kolmanneksi suunnittelun suorituskyky ja indikaattorit:
On erittäin tärkeää, että testijousisormustimen ja testipidikkeen muotoilu on mukava vai ei. Mukava, helposti tarttuva pitopinta auttaa pitämään neulan tiukasti kädessä, ja vahva jousipuristin varmistaa tukevan liitoksen. Liitoksen tulee olla yksinkertainen ja yhteensopivien osien tulee voida liukua yhteen vaivattomasti ilman rasitusta. Laadukkaiden liittimien koskettimien tulee olla niklattuja tai kullattuja koneistettuja messinkiliittimiä, ei vain valettua messinkiä. Kullattujen koskettimien käyttö takaa tarkkuuden ja hapettumiskestävyyden, mikä takaa kestävän, turvallisen ja luotettavan liitännän.
Testilinjan ja jousisormustimen suunnitteluindeksin tulee olla yhdenmukainen vastaavan testilaitteen kanssa. Jos indeksi on pienempi kuin testilaite, instrumentin todellinen arvo pienenee huomattavasti. Esimerkiksi oskilloskoopin kaistanleveys on 100M ja vastaavan oskilloskoopin neulan kaistanleveys on vain 50M, jolloin oskilloskoopin kaistanleveys on 50M.
Neljänneksi tehokkaat sovellukset:

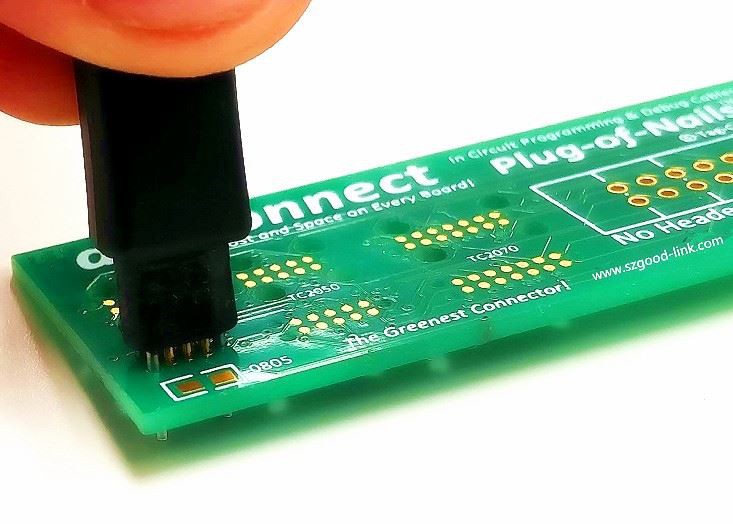

Jousikuormitteisesta pogotasta ja hienosta ja kevyestä neulasta elektronisten piirien testaukseen teräväksi ruostumattomasta teräksestä valmistettuun pogotappiin ja vahvaan teollisuuskäyttöön soveltuvaan neulaan, neulan suunnittelussa on nyt huomioitu eri sovellusten tarpeet. Esimerkiksi yksikärkiset neulat ovat yleisin neulojen muoto. Useimmat mittarit tarjoavat yhden pisteen testiviivan, mikä on varsin hyödyllistä monissa testisovelluksissa. Terävä jousisormustin on parempi työkalu erittäin pienten kosketuspisteiden mittaamiseen suuritiheyksisillä piirilevyillä. Vaikka ne vaurioituvat helposti, pogo-tapit voidaan yleensä teroittaa uudelleen, koska niissä ei ole pinnoitusta.

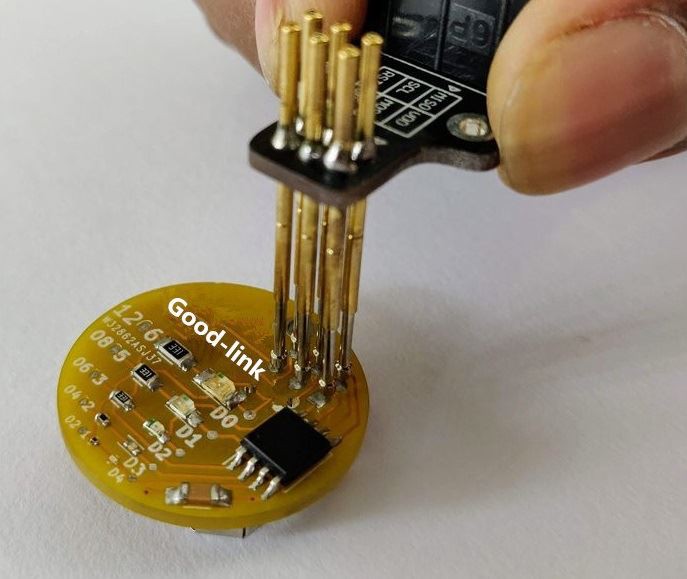

Sisäänvedettävällä jousisormustimella varustettu neula on yhdistetty halkaisijaltaan erittäin ohueen ruostumattomaan teräslankaan. Neulan päätä lukuun ottamatta koko johto on peitetty eristävällä kerroksella, jotta vahingossa tapahtuva kosketus ei aiheuta oikosulkua ja vahingoittaa sirua. Koukkupihtien jousisormustin sopii pitämään liitoksen paikoillaan, mikä on kätevää kädet irti. Käytä erikokoisia testiklipsiä IC-sirujen testaamiseen helposti. IC-testiklipsit ovat ihanteellisia työkaluja IC-sirun useiden nastojen tutkimiseen. Ne sopivat erittäin hyvin yhden monista sirulangan löytämiseen. SMD-neuloja voidaan käyttää pinta-asennuslevyjen (SMD) kiinteän pisteen testaamiseen. Tämän tyyppinen testaus vaatii erittäin ohuen ja terävän jousisormustimen käyttöä erittäin pienten piirilevyjen, kuten MINI GRIP-XB/100 -minitestipuristimien, kosketuspisteisiin. Mikro-SMD-puristin on suunniteltu kiinnittämään SMD-sirun hienojakoiset nastat. BNC-sovitinkaapeli (lyhyt välijohto pienillä johdoilla) helpottaa RF-liittimen asentamista piirilevyltä signaalin testausta varten...
Viidenneksi, testilinjan liitin:

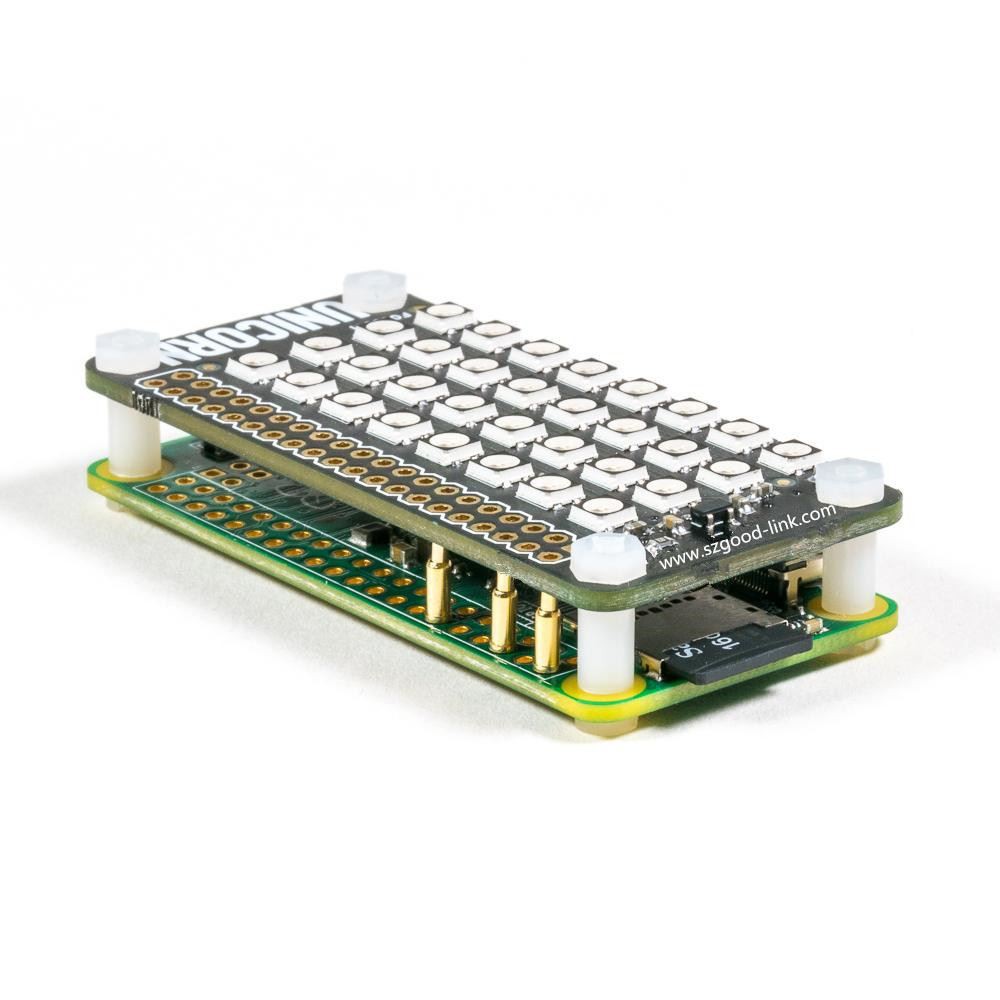

Standardien, turvallisuuden ja todellisten tarpeiden mukaan testilinjaliittimessä on erilaisia sovelluksia ja vakiopistokkeita ja -pistorasia. Esimerkiksi oskilloskoopissa on BNC-liitin, yleismittarissa 4mm banaaniliitin ja spektrianalysaattorissa N-tyypin liitin jne. Eri sovelluksissa on erilaiset liittimet. Markkinoille on ilmestynyt erilaisia sovittimia (kytkimiä), jotta ne sopivat toisiinsa. Sovitin), sovittimet (adapterit), sovitinkaapelit, liitäntäkaapelit, haarakaapelit jne.
Yhteenvetona voidaan todeta, että olemme tänään kuvailleet viisi erityistä kriteeriä testilinjojen ja pogo-pintojen oikealle valinnalle. Näiden viiden pisteen mukaan jokaisella on myös syvempi ymmärrys pogo-pinneistä.
