Kuinka suunnitella TWS-kuulokkeiden antenni?
TWS-kuulokkeiden Bluetooth-antennilla on tärkeä osa Bluetooth-moduulia myös TWS-kuulokkeissa. Bluetooth-antennin muotoilu ja sopivuus kuulokemikrofonin kanssa auttavat parantamaan Bluetooth-viestinnän lähetyslaatua, mikä parantaa todellista käyttökokemusta.
Nykyisistä TWS-kuulokkeista laajasti käytetyt Bluetooth-antennit jaetaan pääasiassa neljään tyyppiin, nimittäin PCB-antenneihin, FPC-antenneihin, keraamisiin antenneihin ja LDS-antenneihin. Tällä kertaa I Love Audio Network jakaa TWS-kuulokkeiden Bluetooth-antennin roolin, tyypit ja suunnitteluvaihtoehdot kolmesta näkökulmasta: antennin tärkeys TWS-kuulokkeissa, TWS-kuulokkeiden Bluetooth-antennin esittely ja valintatavat. TWS-kuulokkeiden suunnittelu.
1. TWS-kuulokeantennin merkitys
Vanhanaikaisista radioista nykyisiin älykaiuttimiin, "isoveljistä" älypuhelimiin, perinteisistä Bluetooth-kuulokkeista todellisiin langattomiin TWS-kuulokkeisiin. Kulutuselektroniikkatekniikan kehityksessä antenni on tärkeä laiteohjelmisto. Kaiken Internet-konseptin syntyessä antennin rooli on entistä tärkeämpi älykotien, älyajoneuvojen ja älykkäiden puettavien laitteiden ollessa yhteydessä toisiinsa ja yhden koneen ohjaamia.
TWS-kuulokkeet ovat True Wireless Stereo -kuulokkeita. Pääasiallinen käyttötapa on muodostaa yhteys mobiililaitteisiin, kuten matkapuhelimiin ja tietokoneisiin, Bluetooth-radiotaajuudella ja sitten lähettää äänitietoja kuulokkeisiin ja sitten purkaa ja lähettää ne kuulokepäähän.
Tässä prosessissa Bluetooth-antennin on toimittava "tornina" kommunikoimaan kahden osapuolen välillä ja suorittamaan lähetys- ja vastaanottotehtävät. Siksi TWS-kuulokkeissa Bluetooth-siru ja Bluetooth-antenni täydentävät toisiaan langattomasti lähetetyn musiikin toiston toteuttamiseksi ja johtojen kahleiden välttämiseksi.
2. TWS-kuulokkeiden Bluetooth-antennin esittely

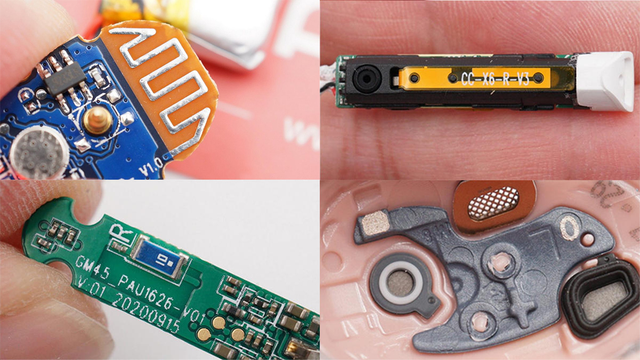

TWS-kuulokkeiden tärkeänä laiteohjelmistona Bluetooth-antennin nykyinen kehitys on suhteellisen kypsää. On olemassa pääasiassa neljän tyyppisiä piirilevyantenneja, FPC-, keramiikka- ja LDS-antenneja. Harkitse TWS-kuuloketuotteen ulkonäköä, taajuuskaistavaatimuksia ja kustannuksia valitaksesi sopivimman antennityypin.
PCB sisäinen antenni

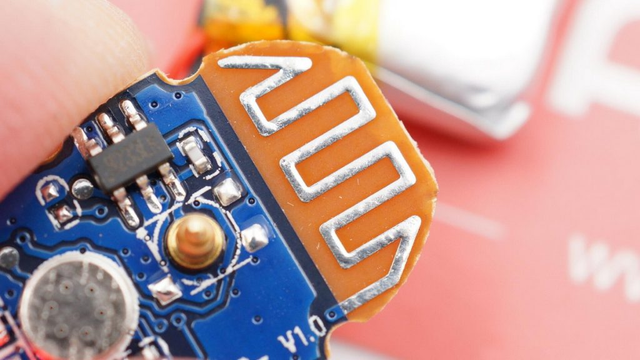

Kuten nimestä voi päätellä, piirilevyn sisäinen antenni on antennityyppi, joka on piirretty suoraan piirilevylle. Sitä käytetään laajalti yksitaajuisissa moduulipiirilevyissä, kuten Bluetooth-moduuleissa, WIFI-moduuleissa ja ZIGBEE-moduuleissa. TWS-kuulokkeissa äänenvoimakkuuden rajoituksen vuoksi sisäisen Bluetooth-antennin käyttö on suhteellisen harvinaista.
Piirilevyantennit voivat suunnitella ja toteuttaa piirilevyjen toimittajat, jotka vastaavat piirilevyn piiriosaa.
Edut: Piirilevyn sisäisessä antennissa ei tarvitse tehdä useita virheenkorjauksia, ja se voidaan piirtää suoraan piirilevylle ilman kustannuksia.
Haitat: Vaadittu alue on suuri, suuntaavuus on suhteellisen yksittäinen, sopii vain yhdelle taajuuskaistalle, eri antennierien konsistenssi on suhteellisen heikko ja häiriönestokyky on huono.

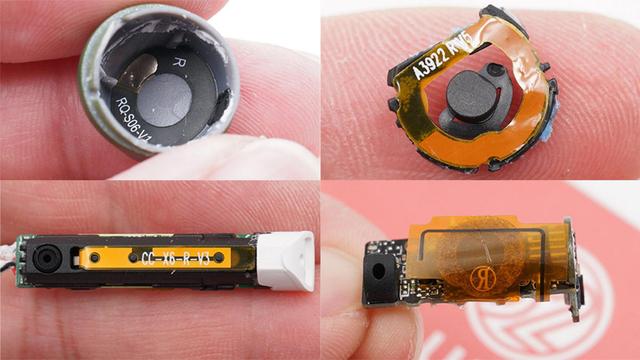

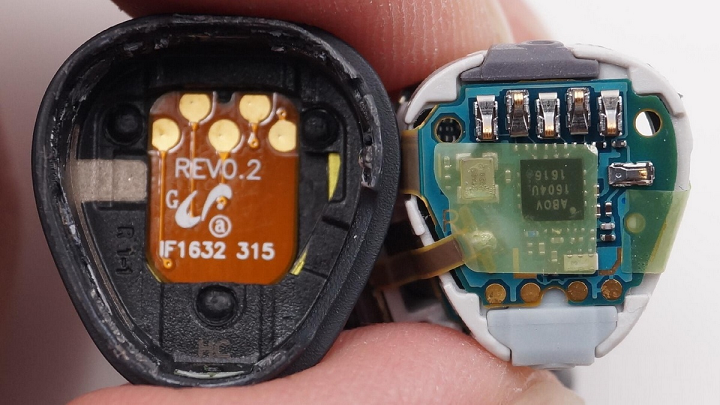

FPC antenni
FPC-antenni kehittyi piirilevyn sisäisestä antennista. TWS-kuulokkeiden äänenvoimakkuusrajoituksen vuoksi sisäisen emolevyn tilaan ei mahdu antennia. FPC-antenni vastaa antennipiirin poistamista PCB:stä ja muiden ulkoisten metallien käyttämistä antennin tekemiseen erilliseksi komponentiksi. Jotta se voidaan sijoittaa paremmin TWS-kuulokkeiden sisätilaan.
FPC-antenni voidaan toteuttaa pehmeän levyn ja joustavan materiaalin piirilevytehtaan avulla.
Edut: Soveltuu useimpiin pieniin elektroniikkatuotteisiin, myös valmistettavat taajuuskaistat ovat rikkaita, suorituskyky on parempi ja kustannukset alhaisemmat.
Haitat: Jokainen tuote on korjattava erikseen ja korjattava manuaalisesti.
LDS-antenni
LDS-antenni on FPC-antennin lisäpäivitys. Vaikka FPC-antenni on pystynyt käyttämään suuressa määrin kuulokkeiden sisäistä tilaa, se tarvitsee silti tasaisen tason kiinnittääkseen sen.

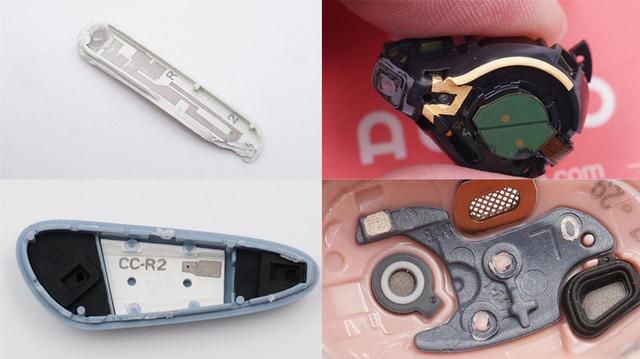

LDS-antenni käyttää lasersuoramuovaustekniikkaa, jossa lasertekniikan avulla muodostetaan suoraan metallisia antennikuvioita kiinnikkeisiin, kansilevyihin jne., jotka voidaan laseroida kuulokkeiden sisällä oleville epäsäännöllisille pinnoille hyödyntäen edelleen kuulokkeiden sisätilaa.
Laserkäsittelyyn, laserteknologiaan ja galvanointiteknologiaan tarkoitettujen LDS-antennien valmistajat voivat tukea sitä.
Edut: Kaikkia suuntia voidaan tukea ja niillä on vahva hyväksyttävyys.
Haitat: Kustannukset ovat kalliimpia, ja tuotteen ulkopinnan materiaalille on erityisiä vaatimuksia.

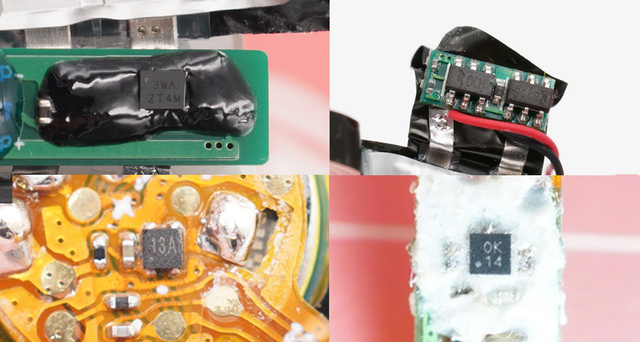

Keraaminen antenni
Keraaminen antenni on toinen antennituote, jota käytetään laajalti Bluetooth-moduulilaitteissa. Se on nimetty keraamisten kuorien käytön mukaan. Se on jaettu pääasiassa kahteen tyyppiin: lohkokeraaminen antenni ja monikerroksinen keraaminen antenni.
Bulkkikeraamisen antennin on tarkoitus tulostaa antennin metalliosa keraamiseen nopeaan pintaan, ja monikerroksinen keraaminen antenni voidaan tulostaa jokaiselle keraamiselle eristekerrokselle suunnitteluvaatimusten mukaisesti, mikä pienentää antennin kokoa.
Edut: Pieni koko, helppokäyttöisyys, alhaiset kustannukset, hyvä suorituskyky ja vain vähän tilaa.
Haitat: Vaatimukset vapaalle alueelle ovat suhteellisen korkeat, suuntaus on suhteellisen yksittäinen ja sijoituspaikalle on vaatimuksia.

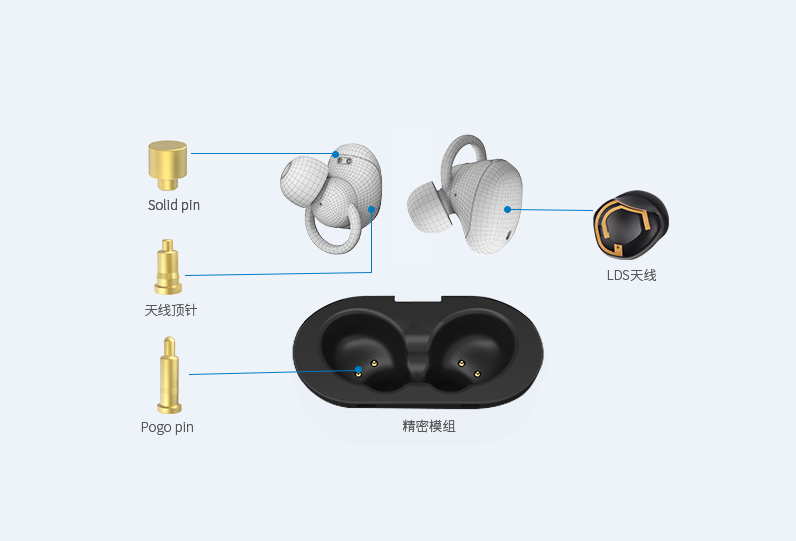

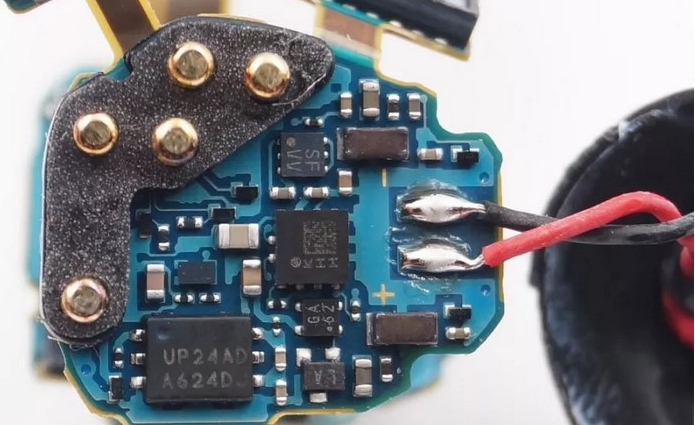

Pogo Pin antenni
Kuinka valita oikea antenni
Teoreettisesti ottaen PCB- ja FPC-antennit maksavat vähemmän, keraamiset antennit ovat maltillisia ja LDS-antennit kalliimpia; ja tilankäytön kannalta LDS-antennit ovat joustavimpia ja voivat hyödyntää täysimääräisesti kuulokkeiden sisäistä tilaa.
Suorituskyvyn suhteen ulkoisten antennien lähetys- ja vastaanottoominaisuudet ovat yleensä parempia kuin sisäänrakennettujen antennien. TWS-kuulokkeet on suunniteltu sisäänrakennetuilla antenneilla äänenvoimakkuuden ja kannettavuusvaatimusten vuoksi. Suorituskyky on suhteellisen samanlainen, ja sopivan antennin valinnassa on otettava huomioon useita tekijöitä.
TWS-kuulokkeiden Bluetooth-antennin muotoilu vaikuttaa Bluetooth-viestinnän lähetyksen laatuun, mikä puolestaan vaikuttaa todelliseen käyttökokemukseen. Bluetooth-antennin valintaan vaikuttavat monet tekijät, kuten suorituskyky, taajuuskaista, hinta ja käyttötila. Vain ottamalla huomioon tietyt tuoteolosuhteet ja käyttöskenaariot sekä valitsemalla sopiva antenni, voidaan saavuttaa tuotteen maksimaalinen suorituskyky.
Tee yhteenveto
Todellinen TWS-kuulokkeiden käyttökokemus vaatii monien tekijöiden yhteensopimista täydellisen vaikutelman aikaansaamiseksi. TWS-kuulokemikrofonin Bluetooth-antennin pääkomponenttina se toimii siltana TWS-kuulokkeiden ja mobiililaitteiden välisessä kommunikaatiossa ja takaa TWS-kuulokkeiden Bluetooth-yhteyden vakauden ja äänenlaadun lähetyksen.
Tällä hetkellä markkinoiden tärkeimmät TWS-kuulokkeissa käytetyt Bluetooth-antennituotteet sisältävät pääasiassa piirilevyantennit, FPC-antennit, keraamiset antennit ja LDS-antennit. Jokaisella neljästä tuotteesta on etuja ja haittoja, ja ne on otettava huomioon suorituskyvyn, taajuuskaistan, kustannusten, käyttötilan jne. suhteen, jotta voidaan valita sopivin antennituote ja parantaa tuotteen suorituskykyä ja kilpailukykyä.
TWS-kuulokkeiden suosio on nopeuttanut alan ketjujen päivittämistä. Bluetooth-moduulien, Bluetooth-tekniikan, antennien ja niihin liittyvien teknologioiden edistysaskeleet varmistavat yhteyden vakauden, äänenlaadun ja muut suorituskyvyn näkökohdat. Nykyiset TWS-kuulokkeet ovat harvoin kokeneet yhteyden katkeamista alkuvaiheessa, ja äänenlaatu on vaurioitunut ja ajoittaiset toisto-ongelmat ovat alkaneet ilmetä kolmen tai viiden metrin etäisyydellä, mikä on parantanut käyttäjän todellista käyttökokemusta tehokkaasti.
