Pogo-nastaliittimen kosketinpään rakenne ja vaatimukset
1. Päätykoskettimen suunnitteluvaatimukset
on epätyypillinen kontaktityyppi. Se on suunniteltu koko koneen kaapelivaatimusten mukaan. Ensin on vahvistettava pistokepään koko, tuotteen asennustapa, ulkonäkö ja kaapelin tiedot. Jos kaapelin vahvistaminen on vaikeaa, suunnittele johdotuksen reikä kontaktinumeron mukaan. Johdotusreikä voi täyttää suurten johtojen tarpeet. Langan sydämen halkaisijan suhde hitsauskupin sisähalkaisijaan on yleensä 0,5-0,7; Johtoa kytkettäessä suunnitteluperiaatteena on, että kaapelin sydämen ja koskettimen liitäntäreiän halkaisija on sopiva ja langan sydämen halkaisijan suhde hitsausreiän sisähalkaisijaan on yleensä 0,6-0,8.
2. Päätykoskettimen muotoa koskevat vaatimukset

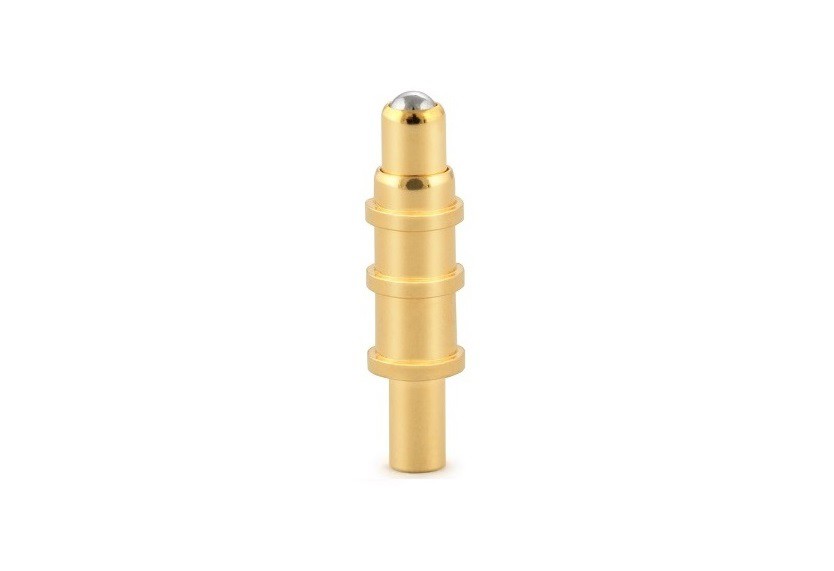

Pogo pin -liittimessä kosketinkappale on liittimen välttämätön osa ja sen päätehtävänä on vastata signaalin siirrosta. Liittimen suunnitteluprosessissa koskettimen muodostavat liitospää ja takapää. Vastapää koostuu yleensä joustavista osista ja jäykistä osista liittimen pistokkeen ja pistorasian välisen kosketuksen luotettavuuden varmistamiseksi; koskettimen takapää vastaa laitteiden välisestä kaapeliliitännästä, piirilevyjen välisestä kytkennästä tai Kaapelin liittämisessä käytetään kaapelin ja levyn välistä liitäntää. Liittimen liitinpää voidaan jakaa neljään tyyppiin: hitsauslankatyyppi, puristuslankatyyppi, eristeen lävistystyyppi ja juottamaton käämitystyyppi; sovellus Piirilevyllä koskettimen päätelomakkeet voidaan jakaa neljään tyyppiin: suorahitsaus, kaareva hitsaus, pintaliitos ja juottamaton puristustyyppi.
