Pogo-nastaliittimen pään suunnitteluvaatimukset
Pogo Pin -liitin koostuu pääasiassa 6 osasta, nimittäin neulan akselista, jousesta, keraamisesta helmistä, neulaputkesta, muovista, korkista (asiakkaan perusasennuksen vaatimukset voidaan varustaa muovisella CAP:lla neulan akselin suojaamiseksi). Katsotaan'pogo pin -liittimen kosketinliittimen muotovaatimuksia.
1. Koskettimen pään suunnitteluvaatimukset:

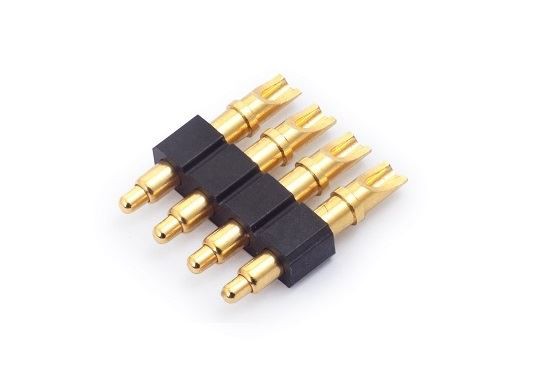

on ei-standardityyppinen kosketin, joka on suunniteltu koko koneen kaapelivaatimusten mukaan. Vahvista ensin pistokkeen koko, tuotteen asennuslomake, ulkoasutila ja kaapelin tiedot. Kun kaapelia ei voida määrittää, noudatettava periaate on suunnitella johdotusreikä koskettimen osanumeron mukaan. Johdotusreikä voi täyttää suurten johtojen vaatimukset. Langan sydänlangan halkaisijan suhde hitsauskupin sisähalkaisijaan on yleensä 0,5-0,7; Lankaa kytkettäessä suunnitteluperiaatteena on, että kaapelin sydämen ja koskettimen liitäntäreiän halkaisija on sopiva ja langan sydämen halkaisijan suhde hitsausreiän sisähalkaisijaan on yleensä 0,6-0,8.
2. Yhteydenoton lopun lomakkeen vaatimukset:
Pogo pin -liittimessä kosketin on tärkeä osa liitintä, joka pääasiassa kuljettaa signaalin siirtoa. Liittimen suunnittelussa kosketin koostuu liitospäästä ja takapäästä. Vastapää koostuu yleensä joustavista osista ja jäykistä osista liittimen pistokkeen ja pistorasian välisen kosketuksen luotettavuuden varmistamiseksi; koskettimen takapäässä on tarkoitus toteuttaa kaapeliliitäntä laitteiden välillä, piirilevyjen välinen liitäntä tai kaapeli ja Levyjen välistä liitäntää käytetään kaapeliliitännässä. Liittimen liitinpäässä on hitsauslankatyyppiä, puristuslankatyyppiä ja eristyslävistystyyppiä (IDC, juottamaton käämitystyyppi, käytetään piirilevyissä, koskettimissa Päätemuotoja ovat suorahitsaus, taivutushitsaus, pinta-asennus ja hitsaus- ilmainen painettava tyyppi.
