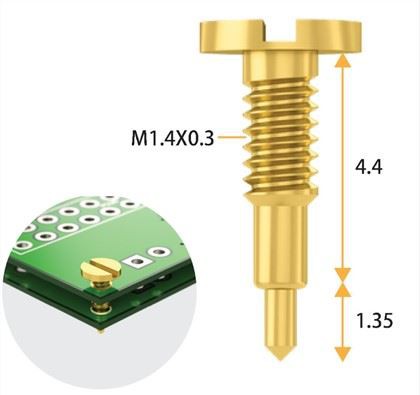

Pogo Pin -luotettavuustestausraporttimme
| Luotettavuustestauksen yleiset standardit | |||||||||||
  | |||||||||||
| Ei | 测试类别Testiluokka | 适用范围 Soveltamisala | 测试项目 Testikohteet | 测试要求 Testausvaatimukset | 评判标准 Tuomaristandardi | 样品数 näytteitä | 频率 taajuus | ||||
| 1 | Pinnoitepinnan testi 表面处理试验 | 电镀品进料 Galvanointituote Materiaali | 附着力试验 Tarttuvuustesti | 1,采用钳子夹针管弯折90 astetta一次1. Purista neulaputki pihdeillä ja taivuta 90 astetta kerran 2,若大平面产品用百格模式,贴3M胶,呈90度角快速拉扯脱胶2. Jos suuri litteä tuote käyttää 100 ruudukkotilaa, liimaa 3M-liimaa ja vedä 90-asteen kulmassa liiman poistamiseksi nopeasti. | 1,镀层无起皮,无脱落,（因基材龟裂导致镀层龟裂不算） 2,镀层脱落率应小于5 prosenttia 1. Pinnoitteessa ei ole hilseilyä tai irtoamista, (pohjamateriaalin halkeamien aiheuttamia pinnoitehalkeamia ei lasketa mukaan) 2. Pinnoitteen kuoriutumisnopeuden tulee olla alle 5 prosenttia, | 5 kpl | 每批 Jokainen erä | ||||
| 2 | pogo pin/铜柱 Kuparipilari | 镀层厚度 Pinnoitteen paksuus | 用膜厚仪实测,测试端部1mm位置（测试部位需与客户确认双方保持一致, testin lopussa on oltava kalvon paksuus mittarissa, mitataan） | 不低于规格书标准 Ei huonompi kuin spesifikaatiostandardi | 5 kpl | 每批 Jokainen erä | |||||
| 3 | 铜柱 Kuparipilari | 高温验证 Korkean lämpötilan tarkastus | 需要贴片的铜柱:260 astetta /3min,过炉后确认镀层情况 Paikattavat kuparipilarit: 260 astetta /3min, varmista pinnoitteen kunto uunin jälkeen | 外观确认,无起泡,无脱层,无氧化变色 Ulkonäkö varmistettu, ei rakkuloita, ei delaminaatiota, ei hapettumista eikä värimuutoksia | 100 prosenttia | 每批 Jokainen erä | |||||
| 4 | Juotettavuus 可焊性 | pogo pin/铜柱 Kuparipilari | 焊锡测试 Juotostesti | 1.采用锡炉,不添加助焊剂, 2.调节锡炉温度,镀银镀金245±5 astetta /其它镀层255±5 astetta ,用镊子夹住产子夹住产塁,焊接面冧品,焊接䓋,朝 3.浸锡时间2-3秒, 1. Tina-uunia käytettäessä juokstetta ei lisätä, 2. Säädä tinauunin lämpötila hopeoinnissa 245±5 asteeseen ja muille pinnoitteille 255±5 asteeseen. Pitele tuotetta pinseteillä juotospuoli alaspäin ja työnnä tuotteen juotospää varovasti tinapintaan. 3. Kastoaika 2-3 sekuntia, | 确认焊接端面焊锡润湿面积大于95 prosenttia 为OK,无锡点脱落现象.Varmista, että juotteen kostutusalue juotoksen päätypinnalla on OK, putoamisprosentti on suurempi kuin 95 pistettä. | 5 kpl | 每批 Jokainen erä | ||||
| 5 | Mekaaninen 结构 | pogo pin | 弹力测试 Elastisuustesti | ja 将顶针固定好,用弹力机测试, 上端向下压顶针头, 下压行程为图纸上设计皜, ylempi alas, veto on piirustukseen suunniteltu työisku | 1) 弹力值应在规格书设计范围公差内; 2) 测试过程无卡死,无缩头 1) Elastisuusarvon tulee olla määrittelyn suunnittelualueen toleranssin sisällä; 2) Ei juuttumista eikä kutistumista testin aikana | 5 kpl | 每批 Jokainen erä | ||||
| 6 | ympäristön puolesta 环保 | 进料/成品 Materiaalit/Lopputuotteet | RoHS | 依据欧盟RoHS环保标准,用日瑞RoHS仪EDX-1800B测试 EU:n RoHS-ympäristönsuojelustandardin mukaan, testaa Tianrui RoHS-laitteella EDX-1800B | 符合环保RoHS Noudata ympäristönsuojelun RoHS-vaatimuksia | 计数率大于1000为准 Yli 1000 | 每批或适量 Erää tai sopiva määrä | ||||
| 7 | Ympäristön korroosio 环境腐蚀 | pogo pin/铜柱 | 中性盐雾测试 Neutraali suolasuihkutesti | 1. 测试条件:盐水浓度:5±1％, PH值6.5-7.2 (35 astetta) 2. 试验箱温度:35±2 astetta, 压力桶温度:47±2 astetta 3. 喷雾量收集:1-2ml/tunti.80 cm², 4. 测试时间:连续喷雾48hours（依规格书定义为准） 5. 测试完成后,以清水冲洗样品表面,并用毛刷将样品表面的Nacl沉积物去除 6. 取出后常温下恢复2H后观察试样外观符合规定要求 1. Testiolosuhteet: suolaliuospitoisuus: 5±1 prosenttia, pH-arvo 6.{{35}}. 2. Testikammion lämpötila: 35±2 astetta, painetynnyrin lämpötila: 47±2 astetta 3. Ruiskutusmäärän keräys: 1-2ml/tunti.80 cm², 4. Testiaika: 48 tuntia jatkuvaa ruiskutusta (määritelty spesifikaatiossa) 5. Kun testi on suoritettu, huuhtele näytteen pinta puhtaalla vedellä ja käytä harjaa NaCl-kerrostumien poistamiseen näytteen pinnalta. 6. Kun olet ottanut sen ulos, palaa huoneenlämpöön 2 tunniksi ja tarkkaile, että näyte täyttää määritetyt vaatimukset. | 1.镀层应无腐蚀,脱落,起泡等现象. 2.盐雾一般参考第9等级确认（见附表）. 1. Pinnoite ei saa olla korroosiota, hilseilyä, rakkuloita jne. 2. Suolasumu viittaa yleensä 9. tason vahvistukseen (katso liitteenä oleva taulukko). | 5 kpl | 每3个月 3 kuukauden välein | ||||
| 8 | pogo pin/铜柱 Kuparipilari | 交变盐雾测试（此为客户模式） | 1. 喷雾:等盐雾箱内的温度达到35 astetta （依中性盐雾参数）, 2. 测试样品在75° 烤箱预热30min后,再立即取出样品投入盐雾箱,连续喷雾2H. 3. 高温高湿:转移到55 astetta ±2/95 prosenttia RH±3 prosenttia 湿热箱中储存22H（样品放在塑胶托盘上）. 4. 以上2步为一个循环,每个循环检查一次外观是否有腐蚀 5. 实验后,取出样机用清水清洗后,常温放置2H再确认样品 6. POGO PIN执行1个循环,铜柱执行3个循环（镀层10迈以上）1. Suihkutus: Odota, kunnes suolasuihkulaatikon lämpötila saavuttaa 35 astetta (neutraalien suolasuihkuparametrien mukaan), 2. Kun testinäyte on esilämmitetty uunissa 75 asteeseen 30 minuuttia, ota näyte välittömästi ulos ja laita se suolaruiskulaatikkoon ja suihkuta jatkuvasti 2 tuntia. 3. Korkea lämpötila ja korkea kosteus: siirrä 55 astetta ±2/95 prosentin suhteellinen kosteus ± 3 prosentin kosteuslämpölaatikkoon ja säilytä 22 tuntia (näyte asetetaan muovialustalle). 4. Yllä olevat kaksi vaihetta ovat jakso, jokainen jakso tarkistetaan korroosion varalta 5. Kokeen jälkeen ota prototyyppi pois ja pese se puhtaalla vedellä ja aseta se huoneenlämpöön 2 tunniksi näytteen vahvistamiseksi. 6. POGO PIN suorittaa 1 jakson, kuparipilari suorittaa 3 sykliä (pinnoituskerros on yli 10 mailia) | 1.镀层应无腐蚀,脱落, 起泡等现象. 1. Pinnoite ei saa olla korroosiota, hilseilyä, rakkuloita jne. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | |||||
| 9 | pogo pin/铜柱 Kuparipilari | 人工汗液（不适用镀镍品） | 耐汗测试: 1. 用浸泡汗液（酸性PH=4.7/碱性PH=9.5）后的白色棉布（浸透）贴在产品 2. 放入 恒温箱 55 astetta ± 2/95 prosenttia RH ± 3 prosenttia 存储 后 （依镀层 结构 决定 试验 时间 长度）） 将 产品 取 除 表面 的 汗液 汗液 结晶体 均 擦试 干净 常温下 静置 2 小时 后 后 后 后 后 后 后 后 后 后 后 后 后 后 后检查产品外观. 备注: 1.无纺布侵透1分钟（提起布不能有滴水现象）,如无侵透,可适当延长侵蚀时间; 2.无尘布对折,将产品放在对折的无尘布内,（无尘布尺寸大于10cm以上） | 表面镀层应无腐蚀,无氧化,无脱落,无起泡.Pintapinnoitteen tulee olla korroosiota, hapettumista, irtoamaton ja rakkuloitavapaa. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | |||||
| 10 | elinkaaren testi 寿命测试 | pogo pin | 弹针按压寿命 Jousineulan käyttöikä | 室内常温条件:10-35 astetta /20 prosenttia ~ 80 prosenttia RH 1.把样品固定在怕打测试机上 2.除有特别规定,弹压速度以每小时不超过1200±100sykliä 3.外观目视检查及依照产品规格书之检测项目检测 4.记录数据 Normaalit sisälämpötilaolosuhteet: 10-35 astetta /20 prosenttia ~ 80 prosenttia RH 1. Kiinnitä näyte testauskoneeseen 2. Ellei erityismääräyksiä ole, pomppimisnopeus ei saa ylittää 1200±100 sykliä tunnissa 3. Ulkonäön silmämääräinen tarkastus ja tarkastuskohteiden tarkastus tuoteeritelmien mukaisesti 4. Tallenna tiedot | 1.正常寿命10000次后弹力测试符合规格的公差要求, 2.特殊客户的寿命次数依客户为准 1. Elastisuustesti täyttää spesifikaation toleranssivaatimukset 10,000 normaalin käyttöiän jälkeen. 2. Erikoisasiakkaiden eliniän määrä riippuu asiakkaasta | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | ||||
| 11 | Nykyinen kuormitustesti 电流负荷测试 | pogo pin | 电流负荷测试 Nykyinen kuormitustesti | 测试前确认客户整机的电流峰值,作为测试输出电流 1.调节输出电压值与规格对应（适用范围电压0-30V） 2.启动下压装置,调节预压行程值 3.设定输出电流值（适用范围电流0-20A）,并启动测试 4.持续测试2H Ennen testiä, vahvista asiakkaan koko koneen nykyinen huippuarvo testilähtövirraksi 1. Säädä lähtöjännitearvo vastaamaan teknisiä tietoja (soveltuva alueen jännite 0-30V) 2. Käynnistä puristuslaite ja säädä esijännityksen iskun arvo 3. Aseta lähtövirran arvo (soveltuva aluevirta 0-20A) ja aloita testi 4. Jatkuva testaus 2H | 1.确认不可烧毁,不可起电弧（一旦发生立即停止试验） 2.复测弹力与阻抗是否符合规格书设定公差 3. 必要 时 需 监测 Pogo -nasta 本体 温升 数据 （体积 大 的 顶针 可以 执行）, 温升值 不 可 试验 环境 温度 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 的 50 prosenttia. testaa heti) 2. Testaa uudelleen, vastaavatko kimmoisuus ja impedanssi spesifikaatiossa asetettua toleranssia 3. Tarvittaessa on seurattava POGO PIN -rungon lämpötilan nousutietoja (iso sormustus voidaan suorittaa), ja lämpötilan nousun arvo ei saa olla suurempi kuin 50 prosenttia testiympäristön lämpötilasta | 5 kpl | 试产阶段验证 | ||||
| 12 | Elektrolyyttinen korroosio 电解腐蚀 | pogo pin/铜柱（镀铑釕专用） | 电解测试（正负极短路模式）Elektrolyysitesti (positiivinen ja negatiivinen oikosulkutila) | 1.在量杯中倒入汗液4.7PH约50 ml, 2.正负极各固定一个产品,浸入汗液约1mm位置,固定正负极间距1cm, 3.电压DC5V,电流30mA,（需配负载电阻,汗液阻值约100欧） 4.在汗液中通电每30秒/确认一次,电解次数依镀层决定.1. Kaada hikeä 4,7PH noin 50 ml mittakuppiin, 2. Kiinnitä tuote jokaiseen positiiviseen ja negatiiviseen elektrodiin, upota se hikeen noin 1 mm ja kiinnitä positiivisen ja negatiivisen elektrodin välinen etäisyys 1 cm:llä. 3. Jännite DC5V, virta 30mA, (kuormituskestävyys vaaditaan, hikoiluvastus noin 100 ohmia) 4. Kytke virta päälle hikoilussa 30 sekunnin välein/vahvista kerran, elektrolyysimäärä riippuu pinnoituskerroksesta. | 需根据镀层结构和厚度决定电解次数,最高标准电解30次,镀层无腐蚀,脱萳 Korkein standardi on 30 elektrolyysi, eikä pinnoitteessa ole vikoja, kuten korroosiota, hilseilyä tai rakkuloita. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | ||||
| 13 | Ympäristön lämpötila 环境温度 | pogo pin/铜柱 Kuparipilari | 高温储存 Varastointi korkeassa lämpötilassa | 在高温85 astetta ±2tutkinto 储存168H,结束取出在室内环境下恢复2H再确认.Säilytä korkeassa lämpötilassa 85 astetta ±2 astetta 168 tuntia, poistamisen jälkeen palauta sisäympäristöön 2 tunniksi vahvistaaksesi. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可; vähäinen värinmuutos on hyväksyttävää. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | ||||
| 14 | pogo pin/铜柱 Kuparipilari | 低温储存 Matalissa lämpötiloissa säilytys | 在低温 -40 astetta ±2 astetta 储存168H,结束取出在室内环境下恢复2H再确认. Säilytä matalassa lämpötilassa {{4} astetta 1 ± 2 tuntia, palautus 1 ± 8 tuntia, 1 astetta 2 tuntia sisäympäristössä ja vahvista uudelleen. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可; vähäinen värinmuutos on hyväksyttävää. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | |||||
| 15 | pogo pin/铜柱 Kuparipilari | 高低温湿热循环 Korkean ja matalan lämpötilan kostea lämpökierto | 先高温高湿 60 astetta ±2tutkinnon/95 prosenttia RH±3 prosenttia :12H,转低温-30 aste :12H,升温速率3 astetta /1Min,降温速率1 aste /1Min,试验箱内放置（玱内放置（7个环境下恢复2H再确认. Ensinnäkin korkea lämpötila ja korkea kosteus 60 astetta ±2 astetta /95 prosenttia RH±3 prosenttia : 12H, käännä matalaan lämpötilaan -30 astetta : 12H, lämmitysnopeus 3 astetta /1min, jäähdytysnopeus 1 astetta /1min, sijoitettu testilaatikossa (7 sykliä) 168H, lopeta poisto ja palaa 2H-tilaan sisäympäristössä vahvistaaksesi uudelleen. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可; vähäinen värinmuutos on hyväksyttävää. | 5 kpl | 试产阶段验证 Validointi koetuotannon aikana | |||||
| 盐雾等级附表 Suolaruiskutusaikataulu | |||||||||||
| 10级:无缺陷面积,外观评级A,试样表面外观无变化; Arvosana 10: Ei virhealuetta, ulkonäköluokitus A, ei muutosta näytepinnan ulkonäössä; | |||||||||||
| 9级:缺陷面积占比不超过0,1 prosenttia ,外观评级B,试样表面有轻微到中度的变色; Arvosana 9: Vika-alueen osuus on enintään 0,1 prosenttia, ulkonäköluokitus on B ja näytteen pinnassa on lievää tai kohtalaista värjäytymistä; | |||||||||||
| 8 级:缺陷面积占比介于0,1 prosenttia -0,25 prosenttia ,外观评级C,试样表面严重变色或有枚耚色或有析; Luokka 8: Vika-alueen osuus on 0,1 prosentista 0,25 prosenttiin , ja ulkonäköluokitus on C. Näytteen pinta on voimakkaasti värjäytynyt tai siinä on hyvin vähän korroosiota; | |||||||||||
| 7 级:缺陷面积占比0,25 prosenttia -0,5 prosenttia ,外观评级D,试样表面严重的失光火出的失光火出现枚艫出现枚艺出现枚; Taso 7: Vika-alueen osuus on 0,25–0,5 prosenttia, ja ulkonäköluokitus on D. Näytepinnan voimakas valohäviö osoittaa erittäin vähäisiä korroosiotuotteita; | |||||||||||
| 6级:缺陷面积占比0,5 prosenttia -1.0 prosenttia ,外观评级E,试样表面严重的失娉,或在试栀层的腐蚀产物或点蚀.Taso 6: Vika-alueen osuus on 0,5–1.0 prosenttia, ulkonäköluokitus on E, näytteen pinta on pahasti menetetty tai näytteen osittaisella pinnalla on ohut kerros korroosiota tai kuoppaa | |||||||||||
| 5级:缺陷面积占比1.0 prosenttia -2,5 prosenttia ,外观评级F,试样表面有腐蚀产物帪占䆋,且; Taso 5: Vikoja oli 1.0 prosentista 2,5 prosenttiin , ulkonäköluokitus F, näytteen pinnalla on korroosiotuotteita tai pistekorroosiota ja yksi niistä on jakautunut näytteen koko pinnalle; | |||||||||||
| 4级:缺陷面积占比2,5 prosenttia -5 prosenttia ,外观评级G,试样表面上有厚的腐蚀产物层或炚评; Taso 4: Vika-alueen osuus on 2,5–5 prosenttia, ulkonäköluokitus on G ja näytteen pinnalla on paksu korroosiotuotteen kerros tai kuoppa; | |||||||||||
| 3级:缺陷面积占比5 prosenttia -10 prosenttia ,外观评级H,试样表面上有非常厚的腐蚀产物层或,幩层或; Taso 3: Vika-alueen osuus on 5–10 prosenttia, ulkonäköluokitus on H, näytteen pinnalla on erittäin paksu korroosiotuotekerros tai pistekorroosio ja syvä pistekorroosio; | |||||||||||
| 2级:缺陷面积占比10 prosenttia -25 prosenttia ,外观评级I,试样出现了基体金属腐蚀的现象; Taso 2: Vika-alueen osuus on 10–25 prosenttia, ulkonäkö on luokiteltu I ja näytteessä on perusmetallin korroosiota; | |||||||||||
| 1级:缺陷面积占比25 prosenttia -50 prosenttia ,属严重腐蚀现象.Taso 1: Vikaalueen osuus on 25–50 prosenttia, mikä on vakava korroosioilmiö. | |||||||||||
