Pogo-nastat TWS-latausratkaisuille
Tavallisiin langallisiin kuulokkeisiin verrattuna Bluetooth-kuulokkeet ovat kätevämpiä käyttää. Teknologian jatkuvan päivityksen myötä Bluetooth-kuulokkeiden äänenlaatu on lähempänä langallisia kuulokkeita; Apple iPhone 7:n jälkeen 3,5 mm:n kuulokeliitäntä on poistettu, mikä on vielä tärkeämpää. Bluetooth-kuulokkeiden kehitys.

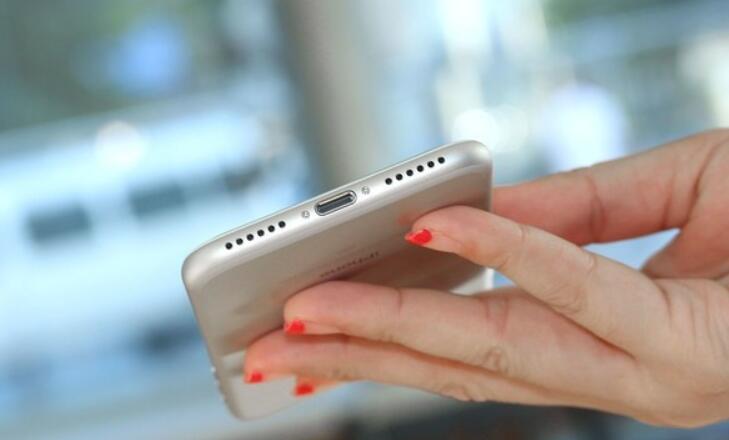

IPhone ilman perinteistä 3,5 mm:n kuulokeliitäntää
Ilmeisin ero Bluetooth-kuulokkeiden ja perinteisten langallisten kuulokkeiden välillä on, että niissä ei ole pitkää kuulokekaapelia ja äänisignaalit vastaanotetaan Bluetoothin kautta, joten Bluetooth-kuulokkeissa on erilliset piirit ja virtalähteet, ja ne voidaan ladata päivittäiseen käyttöön matkapuhelimena; tänään haluamme Tässä artikkelissa esitellään TWS (True Wireless Stereo) Bluetooth-kuulokemikrofonin latausosastossa käytetyt pogo-nastat.

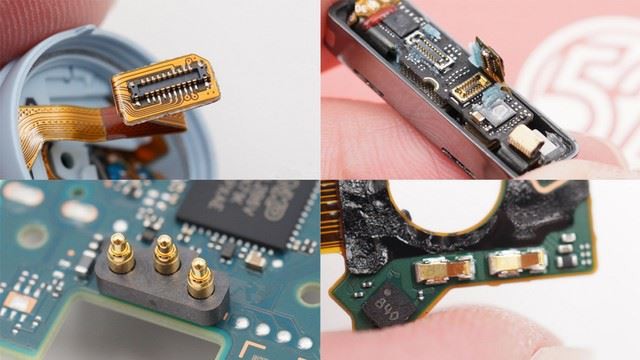

TWS-kuulokkeiden latauslaatikossa olemme nähneet erilaisia pogo-nastaja (pogo pin -liittimiä), mukaan lukien 2Pin, 3Pin, 5Pin jne. Pogo-nastojen käyttö on säännöllistä, ja kokonaisuus on jaettu 2Pin pogo pinsiin ja 3Pin pogoon nastat. ja lisää Pinsejä. Joten mitä käyttöä niin monella pogo-nastalla on?
1. 2Pin pogo pin -ratkaisut:
2Pin-pogo-nastan muotoilu on markkinoiden yleisin, ja tämä muotoilu voi täyttää TWS-kuulokkeiden latauksen jäykät tarpeet. Kaksi nastaa ovat positiivisia ja negatiivisia, ja niitä käytetään siirtämään TWS-latauslaatikon akkutilan teho kuulokkeisiin. Tällä tavalla, jos TWS:ää käytetään Bluetooth-kuulokkeina puheluihin, yksi kuulokemikrofoni toimii ja toinen kuulokemikrofoni voidaan laittaa lataustilaan täydentämään virtaa; tällainen käyttöjakso voi täyttää erittäin pitkän akun käyttöiän tarpeet.
Aikaisemmin 2Pin pogo -nastat eivät voineet ottaa huomioon tiedonsiirtoa virransyötön aikana. Siksi TWS-kuuloketehdas kokeili personoitujen toimintojen lisäämiseksi 3Pin pogo -nastat, 5Pin pogo pins ja muita suunnittelumalleja, mikä toi myös lisääntyneen tuotteen volyymin ja kokoamisvaikeuden. Se on monimutkaista ja lisää kustannuksia.
2. 3Pin pogo pin ratkaisu
3Pin-jousisormustimen muotoilu lisää 5V latauksen ja maadoituksen lisäksi nastan kuulokkeiden akkujännitteelle, jota käytetään kuulokkeiden todellisen tehon mittaamiseen.

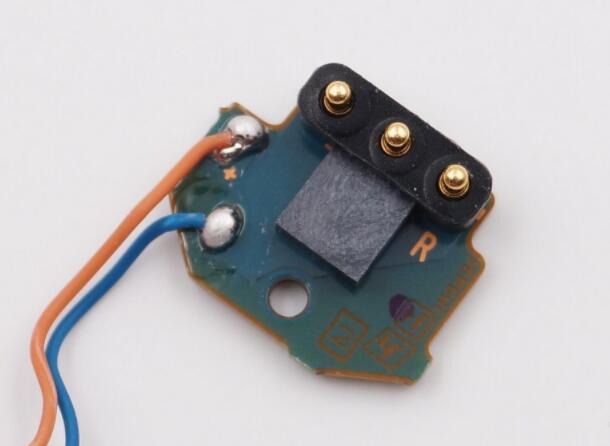

3-nastainen latausnasta 3-nastainen lataustappi

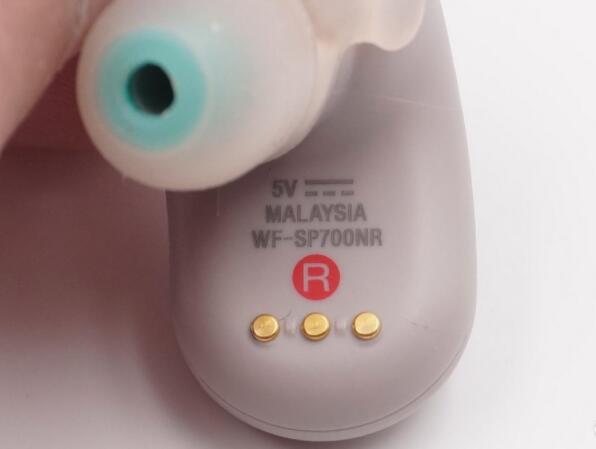

TWS Bluetooth-kuulokkeet 3Pin-latausnastalla TWS Bluetooth-kuulokkeet 3Pin-latausnastalla
3-nastainen latausnasta Bluetooth-kuulokkeiden latauskotelolle 3-nastainen lataustappi Bluetooth-kuulokkeiden latauskotelolle
3. 5Pin pogo pin ratkaisu
5Pin-jousisormustimen suunnittelussa on otettu huomioon edellä mainitut kaksi tarkoitusta ja siinä on enemmän toimintoja.
Tällaista muotoilua voi nähdä vain huippuluokan TWS Bluetooth -kuulokkeissa, jotka ovat suhteellisen harvinaisia. Sitä voidaan käyttää tiedonsiirtoon kuulokkeiden sisäisessä muistissa, kuulokkeiden laiteohjelmiston päivityksessä, protokollatietoliikenteessä ja muissa toiminnoissa.
