Ero kultapinnoituksen ja palladiumpinnoituksen välillä
On olemassa monia galvanointiprosesseja ja materiaaleja. Kultapinnoitus on yleisin prosessointitekniikkamme ja materiaalimme, mutta palladiumpinnoitus, rodiumpinnoitus ja ruteniumpinnoitus ovat parempia kuin kultapinnoitus. Tämä on palladiumpinnoitus.

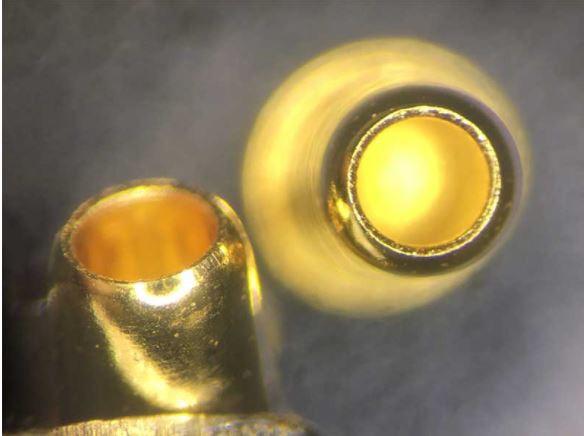

Kultapinnoitus käyttää todellista kultaa, ja vaikka vain ohut kerros on päällystetty, sen osuus on jo lähes 10% koko piirilevyn kustannuksista. Kultapinnoitus käyttää kultaa pinnoitteena, toinen on hitsauksen helpottamiseksi ja toinen korroosion estäminen; jopa useita vuosia käytettyjen muistitikkujen kultaiset sormet ovat edelleen yhtä kiiltäviä kuin koskaan. Edut: vahva johtavuus, hyvä hapettumisenkestävyys, pitkä käyttöikä; tiheä pinnoite, suhteellisen kulutusta kestävä, jota käytetään yleensä hitsaus- ja tukkimistilanteissa. Haitat: korkeat kustannukset, huono hitsauslujuus.
Kulta / upotus kulta nikkeli upotus kulta (ENIG), joka tunnetaan myös nimellä nikkelikulta, upotus nikkeli kulta, jota kutsutaan kullaksi, ja upotuskulta. Upotuskulta on paksu kerros nikkeli-kultaseosta, jolla on hyvät sähköiset ominaisuudet kääritty kuparipinnalle kemiallisilla menetelmillä ja joka voi suojata piirilevyä pitkään. Nikkelin sisäkerroksen laskeumapaksuus on yleensä 120 ~ 240μin (noin 3 ~ 6μm), ja kultakerroksen laskeumapaksuus on yleensä 2 ~ 4μinch (0,05 ~ 0,1μm). Upotuskullan avulla piirilevy voi saavuttaa hyvän sähkönjohtavuuden pitkäaikaisessa käytössä, ja sillä on myös ympäristön sietokyky kuin muilla pintakäsittelyprosesseilla ei ole. Edut: 1. Upotuskullalla käsitellyn piirilevyn pinta on hyvin tasainen, ja rinnakkaistaso on erittäin hyvä, mikä sopii painikkeen kosketuspintaan.
Upotuskullalla on erinomainen juotettavuus, ja kulta sulaa nopeasti sulaksi juotokseen metalliseokseksi. Haitat: Prosessivirta on monimutkainen, ja hyvien tulosten saavuttamiseksi on välttämätöntä hallita tiukasti prosessiparametreja. Hankalin asia on, että upotuskullalla käsitellyn piirilevyn pinta on helppo tuottaa mustan levyn vaikutus, joka vaikuttaa luotettavuuteen.

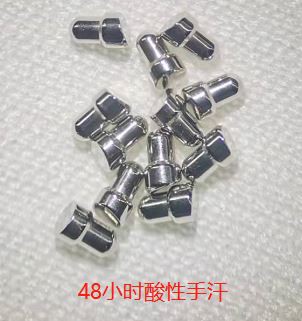

Nikkeli-palladium-kultaan verrattuna nikkeli-palladium-kullalla (ENEPIG) on ylimääräinen palladiumkerros nikkelin ja kullan välillä. Kullan vaihtamisen laskeumareaktiossa elektroless palladium -kerros suojaa nikkelikerrosta ja estää liiallisen korroosion vaihtamalla kultaa; palladium on täysin valmis upottamalla kultaa ja estää samalla korvaavan reaktion aiheuttaman korroosion. Nikkelin laskeuman paksuus on yleensä 120 ~ 240μin (noin 3 ~ 6μm), palladin paksuus on 4 ~ 20μin (noin 0,1 ~ 0,5μm); kullan laskeuman paksuus on yleensä 1~ 4μin (0,02 ~ 0,1μm).
Edut: Laaja valikoima sovelluksia, samalla nikkeli palladium kulta on suhteellisen upotus kultaa, joka voi tehokkaasti estää yhteyden luotettavuusongelmat, jotka johtuvat mustan levyn vioista. Haitat: Vaikka nikkelipalladiumilla on monia etuja, palladium on kallista ja on resurssipula. Samalla, kuten upotuskulta, sen prosessinvalvontavaatimukset ovat tiukat.
