Pogo Pin -liittimien asennustavat
Jos harkitset jousikuormitteisten liittimien asentamista laitteeseesi, sinun täytyy miettiä, mikä asennustapa sopii paremmin pogo-pin-liittimiin. Tässä artikkelissa käydään läpi erot kaikkien vaihtoehtojen välillä, analysoidaan edut ja haitat ja annetaan mielipiteesi sopivimmasta.
Jos sinulla on erityisiä kysymyksiä, ota meihin yhteyttä suoraan, niin ammattitaitoiset insinöörimme antavat sinulle parhaat neuvot. Suunnittelijamme ehdottavat suunnittelua, joka vastaa parhaiten kustannusnäkökohtiasi eritelmien ja tarpeidesi mukaan.
Kuinka asentaa liitin juottamalla?

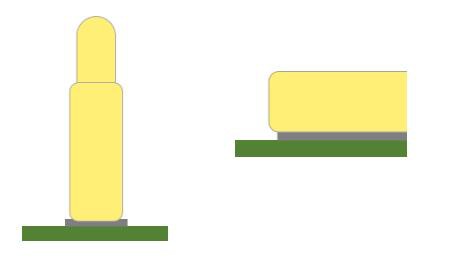

1. Ensimmäinen ja helpoin tapa on käyttää juotospastaa liittimen kiinnittämiseen tinalevyyn. Vaikka tämä on helpoin tapa, emme yleensä suosittele sitä.
Yleisesti ottaen tämä menetelmä on vähemmän stabiili, ja anturi irtoaa tinalevystä tärinän ja paineen vuoksi.

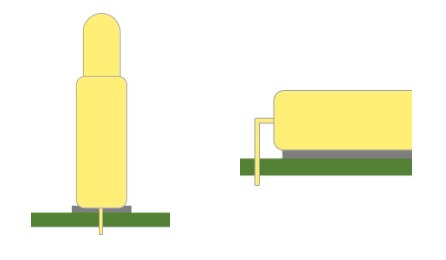

2. Sitä käytetään yleisemmin suurten komponenttien kiinnittämiseen piirilevyyn työntämällä pogo-tappi pyrstön sisään, joka kiinnitetään piirilevyyn pyrstöllä.
Tällä tavalla yksittäiseen neulaan tulee ylimääräinen tukipiste ja se on vakaampi.

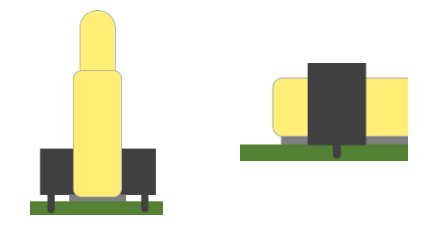

3. Menetelmä on käyttää kumiydintä jalustan kanssa, asentaa se ensin piirilevylle turvallisesti ja sitten asentaa pogo-nastat tinalevyyn juotospastalla tai paineella.
Tämä menetelmä sopii useimpiin tilanteisiin ja sillä on tietty vakaus, mutta on suositeltavaa ottaa huomioon kustannuskysymys.

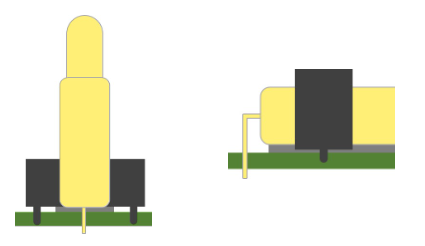

4. Yhdistämällä toinen ja kolmas menetelmä, kiinnitä ensin kumiydin piirilevyyn ja kiinnitä sitten pogo pin -liitin pyrstään ja kiinnitä se levyyn.
Tämä on erittäin turvallinen tapa asentaa liitin, ja se tekee liittimestä vakaamman ja kestävämmän. Jos sinulla on rajattomat kustannukset, suosittelen tätä asennustapaa.
