ANC-tekniikan soveltaminen TWS-kuulokkeisiin

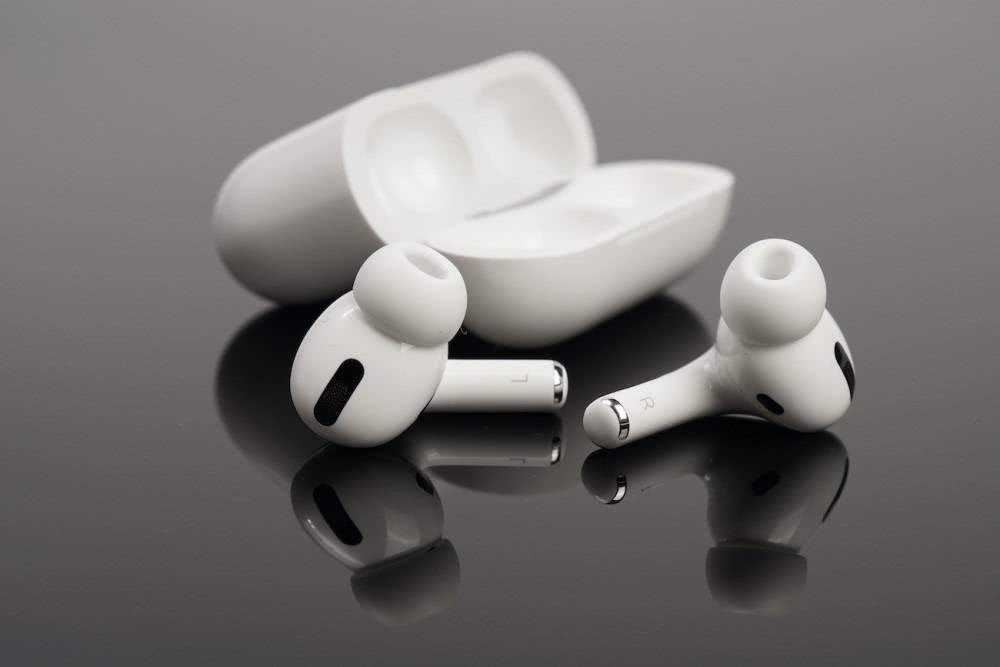

Siitä lähtien, kun Apple lanseerasi AirPodit vuonna 2016, nouseva jaettujen todellisten langattomien (TWS) kuulokkeiden luokka on vähitellen ratkaistu kuluttajille tuodun äärimmäisen mukavuuden ja kipupisteiden, kuten lähetyksen, akun keston ja hinnan, ansiosta, mikä räjäyttää uuden kasvukierroksen. volyymimarkkinat. Maailmankuulun tutkimuslaitoksen Strategy Analyticsin julkaiseman "Global Bluetooth Headset Sales and Revenue Forecast 2001-2024" -tutkimusraportin mukaan TWS Bluetooth -kuulokkeiden myynti kasvoi 200% vuonna 2019, ja TWS-kuulokkeiden markkinoiden koon odotetaan nousevan 100 miljardiin vuoteen 2024 mennessä. Dollari. Äskettäisessä tapahtumassa kotimaiset TWS-kuulokkeet ovat vielä laajan kasvun vaiheessa, ja pelaajat kaikilla tasoilla tulevat täysin näille markkinoille.
ANC (Active Noise Cancellation) -toiminnosta on tulossa TWS-kuulokkeiden vakio-ominaisuus käytännöllisyytensä vuoksi, ja on odotettavissa, että yli puolet TWS-kuulokkeista varustetaan ANC-toiminnolla vuoteen 2023 mennessä. Siksi erinomaisen kohinanvaimennustoiminnon lisäämisestä pieniin ja kannettaviin TWS-kuulokkeisiin on tulossa nykyisten kuulokevalmistajien tuotesuunnittelun keskeinen painopiste. Maailman johtavana tietojen muunto- ja signaalinkäsittelytekniikan toimittajana, joka on laajalti tunnustettu alalla, ADI tarjoaa alan ainutlaatuisia anc-soc-ratkaisuja, ja sitä on käytetty johtavien äänivalmistajien lippulaivoissa kotimaassa ja ulkomailla, kuten Bose, Baohuaweijian, Wanmo jne. Sitä on käytetty laajalti tuotteissa.
Tämä melua vaimentava tekniikka murtaa salaisuuden hiljentääkseen, ja se on menossa valtavirtaan
Itse asiassa TWS-kuulokkeiden osalta käyttäjien perustarpeet ovat siirrettävyys ja pitkä akun käyttöikä. Tämän lisäksi käyttäjien tärkeimmät tarpeet ovat selkeä ja puhdas kuuntelukokemus. Nykyään, kun ympäristömelu tulvii koko ajan erilaisiin elämänalueisiimme, tätä vaatimusta ei ole helppo saavuttaa, ja meluntorjunnan kysyntä kasvaa koko ajan. Vaikka passiivisella melunvaimennuksella sulkemalla korva suljetun tilan muodostamiseksi tai käyttämällä äänieristysmateriaaleja, kuten silikonisia korvatulppia ulkoisen melun estämiseen, voi olla hyvä rooli korkeataajuisen melun vaimentamisessa, se ei voi tehdä mitään matalataajuisen kohinan torjumiseksi, ja se riippuu matalataajuisesta kohinasta. aktiivisesta melunvaimennuksesta. Aktiivinen kohinanvaimennustoiminto on tuottaa vaihetta estäviä ääniaaltoja, jotka ovat yhtä suuria kuin ulkoinen melu laitteiston kohinanvaimennusjärjestelmän kautta melun neutraloimiseksi melunvaimennuksen vaikutuksen saavuttamiseksi.
Sophie Maon mukaan aktiivisella kohinanvaimennuksella on sekä analogiset että digitaaliset kohinankäsittelypiirit. Vaikka analogisella piirillä on periaatteessa nolla viivettä ja digitaalisella piirillä on viive, analogisessa aktiivisessa kohinanvaimennuspiirissä on monia komponentteja, suuri piirilevyn koko ja erittäin tarkat vaatimukset, joten digitaalinen kohinanvaimennus on nykyinen valtavirta. Lisäksi joustavuuden kannalta analoginen aktiivinen kohinanvaimennusmenetelmä on rajallinen, keskittyen pääasiassa äänenvoimakkuuden säätöön, kun taas digitaalinen aktiivinen kohinanvaimennus voi optimoida kohinanvaimennusvaikutuksen säätämällä vahvistusta, taajuuskorjainkerrointa ja päivittämällä laiteohjelmiston. Analogisen aktiivisen kohinanvaimennuspiirin konsistenssi on erittäin huono, ja se on säädettävä ja kalibroitava toistuvasti laitteistossa; digitaalisella aktiivisella kohinanvaimennuksella on hyvä johdonmukaisuus, ja on olemassa vastaavia säätötyökaluja ja ohjelmistoja kalibroinnin saavuttamiseksi helposti. Lopuksi analogisen aktiivisen kohinanvaimennuksen tuoterakennekustannukset näyttävät olevan alhaisemmat, mutta vika- ja uudelleentyöstönopeus ovat korkeat, ja kokonaismassatuotantokustannukset ovat itse asiassa korkeammat kuin digitaalisten piirien. Siksi analogisesta aktiivisesta kohinanvaimennuksesta on vähitellen tulossa menneisyyttä, ja digitaalisesta aktiivisesta kohinanvaimennuksesta on tullut markkinoiden valtavirta.
Analoginen kohinanvaimennusprosessointipiiri vs. digitaalinen kohinanvaimennusprosessointipiiri
Toteutuksen kannalta aktiivinen kohinanvaimennus voidaan jakaa kolmeen tyyppiin: FeedForward, Feedback ja näiden kahden yhdistelmä (hybridi). Feedforwardin aktiiviset melunvaimennuskuulokkeet sijaitsevat yleensä ulkopuolella, keräävät melua ja lähettävät sen sitten DSP: lle käsittelyä varten ja tuottavat sitten käänteisen vaiheen ääniaaltoja melun vähentämiseksi. Takaisinkytkentäaktiivisen kohinanvaimennuskuulokkeiden mikrofoni sijaitsee ontelon sisällä, ja DSP: hen kerätty ja tuloinen melu on periaatteessa sama kuin mitä korva kuulee, ja se voidaan kääntää suoraan. Hybridiaktiivisella melunvaimennuksella, joka yhdistää nämä kaksi menetelmää, voidaan saavuttaa nopeampi ja parempi melunvaimennus. "Tällä hetkellä, vaikka hybridiaktiivisen kohinanvaimennuksen kustannukset ovat suhteellisen korkeammat, kun sirujen ja mikrofonien kustannukset laskevat, tästä menetelmästä, joka voi tuoda paremman kuuntelukokemuksen, tulee varmasti valmistajien ensimmäinen valinta." Sophie Mao korosti. ADI: n ADAU1787 SoC -ratkaisu tarjoaa 4-kanavaisen ADC-tuloliitännän ja 4-kanavaisen digitaalisen mikrofonitulon, joka soveltuu sekoitettuihin melua vaimentaviin kuulokkeisiin.
△ANC (Active Noise Cancellation) -siru valvoo sekä ulkoisen lähteen aiheuttamaa melua että kuulokekaiuttimen sisäisen mikrofonin kautta toistamaa ääntä
Chip-ohjelmiston modulaarinen ratkaisu anc-kuulokkeiden ydinkipupisteen ratkaisemiseksi
Siksi TWS-kuulokkeiden kohinanvaimennuksen painopiste on kerätä tarkasti melua, käsitellä ja lähettää nopeasti peruutetut anti-phase-ääniaallot, ja samalla niillä on pienin mahdollinen virrankulutus pitkän akun käyttöiän saavuttamiseksi. Aktiivisen kohinanvaimennuksen kolme ydinosaa ovat ADC, DSP ja DAC. Koska ADI, joka on aina ollut johtava korkean suorituskyvyn analogisessa tekniikassa ja digitaalisessa signaalinkäsittelytekniikassa, on luonnollisesti saavuttanut ensimmäisen toimijan edun ADC: ssä, DAC: ssä ja DSP: ssä ja pystyy käsittelemään sitä herkästi. ANC-järjestelmän herkin mikrofonisignaali, samalla kun se varmistaa erittäin alhaisen virrankulutuksen, osoittaa vahvat signaalinkäsittelyominaisuudet ja osoittaa samalla syvälliset taitonsa pienissä sirupaketeissa ja alhaisessa virrankulutuksessa.
