True Wireless (TWS) Bluetooth-kuulokeantennin esittely
Viime vuosina todelliset langattomat (TWS) Bluetooth-kuulokemarkkinat ovat olleet erittäin kuumat, ja useat matkapuhelinvalmistajat ovat tuoneet markkinoille omat TWS-kuuloketuotteensa; Se riittää osoittamaan näiden markkinoiden merkityksen. Edellisessä artikkelissa esittelimme todellisen langattoman (TWS) kuulokkeen lataustilan latausnastan. Tänään esittelemme lyhyesti antenniosan. Keskustelemme antennin tärkeydestä TWS-kuulokkeissa, TWS-kuulokkeiden Bluetooth-antennin käyttöönotosta ja siitä, kuinka valita kolme TWS-kuulokemikrofonia suunniteltaessa. Yhdessä näkökohdassa voit jakaa TWS-kuulokkeiden Bluetooth-antennin roolit, tyypit ja suunnitteluvaihtoehdot.
TWS-kuulokeantennien merkitys
Vanhanaikaisista radioista nykyisiin älykaiuttimiin, "isoveljistä" älypuhelimiin, perinteisistä Bluetooth-kuulokkeista todellisiin langattomiin TWS-kuulokkeisiin. Kulutuselektroniikkatekniikan kehityksessä antenni on tärkeä laiteohjelmisto. Kaiken Internet-konseptin syntyessä antennin rooli on entistä tärkeämpi älykotien, älyajoneuvojen ja älykkäiden puettavien laitteiden yhdistämisessä ja ohjaamisessa yhdellä koneella.
TWS-kuulokkeet ovat True Wireless Stereo -kuulokkeita. Pääasiallinen käyttötapa on muodostaa yhteys mobiililaitteisiin, kuten matkapuhelimiin ja tietokoneisiin, Bluetooth-radiotaajuudella ja sitten lähettää äänitietoja kuulokkeisiin ja sitten purkaa ja lähettää ne kuulokepäähän. Tässä prosessissa Bluetooth-antennin on toimittava "tornina" kommunikoimaan kahden osapuolen välillä ja suorittamaan lähetys- ja vastaanottotehtävät. Siksi TWS-kuulokkeissa Bluetooth-siru ja Bluetooth-antenni täydentävät toisiaan langattomasti lähetettävän musiikin toiston toteuttamiseksi ja johtojen kahleiden välttämiseksi.
TWS-kuulokkeiden Bluetooth-antennin esittely
TWS-kuulokkeiden tärkeänä laiteohjelmistona Bluetooth-antennin nykyinen kehitys on suhteellisen kypsää. Piirilevyantenneja on pääasiassa neljää tyyppiä, FPC-, keramiikka- ja LDS-antenni. Harkitse TWS-kuuloketuotteen ulkonäköä, taajuuskaistavaatimuksia ja kustannuksia valitaksesi sopivimman antennityypin.
1. Piirilevyn sisäinen antenni

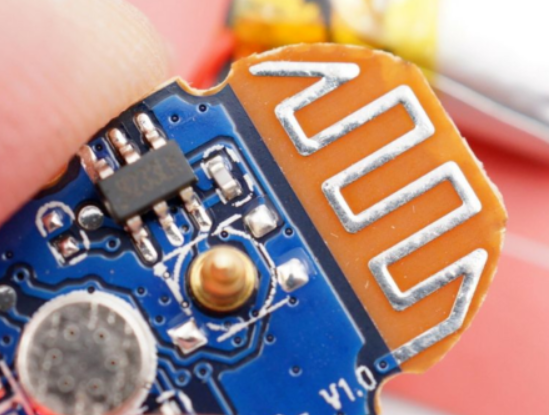

Kuten nimestä voi päätellä, piirilevyn sisäinen antenni on eräänlainen antenni, joka on piirretty suoraan piirilevylle. Sitä käytetään laajalti yksitaajuisissa moduulipiirilevyissä, kuten Bluetooth-moduuleissa, WIFI-moduuleissa ja ZIGBEE-moduuleissa. TWS-kuulokkeissa äänenvoimakkuuden rajoituksen vuoksi sisäisen Bluetooth-antennin käyttö on suhteellisen harvinaista.
Piirilevyantennit voivat suunnitella ja toteuttaa piirilevyjen toimittajat, jotka vastaavat piirilevyn piiriosaa.
Edut: PCB-antenni ei tarvitse useita virheenkorjauksia, ja se voidaan piirtää suoraan piirilevylle ilman kustannuksia.
Haitat: Vaadittu alue on suuri, suuntaus on suhteellisen yksittäinen, sopii vain yhdelle taajuuskaistalle, eri antennierien konsistenssi on suhteellisen heikko ja häiriönestokyky on huono.
2. FPC-antenni
FPC-antenni kehittyi piirilevyn sisäisestä antennista. TWS-kuulokkeiden äänenvoimakkuusrajoituksen vuoksi sisäisen emolevyn tilaan ei mahdu antennia. FPC-antenni vastaa antennipiirin poistamista PCB:stä ja muiden ulkoisten metallien käyttämistä antennin tekemiseen erilliseksi komponentiksi. Jotta se voidaan sijoittaa paremmin TWS-kuulokkeiden sisätilaan.
FPC-antenni voidaan toteuttaa pehmeän levyn ja joustavan materiaalin piirilevytehtaan avulla.
Edut: Soveltuu useimpiin pieniin elektroniikkatuotteisiin, myös valmistettavat taajuuskaistat ovat rikkaita, suorituskyky on parempi ja kustannukset alhaisemmat.
Haitat: Jokainen tuote on korjattava erikseen ja korjattava manuaalisesti.

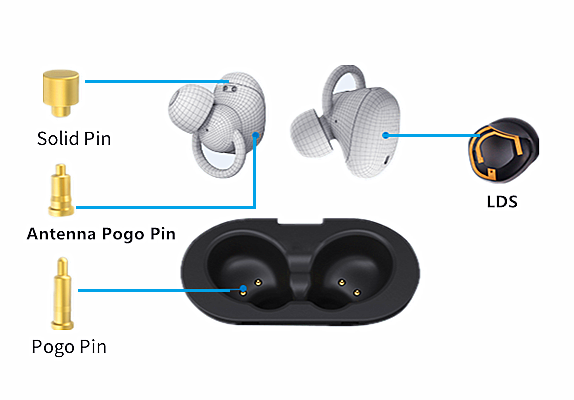

3. LDS-antenni
LDS-antenni on FPC-antennin lisäpäivitys. Vaikka FPC-antenni on pystynyt käyttämään suuressa määrin kuulokkeiden sisäistä tilaa, se tarvitsee silti tasaisen tason kiinnittääkseen sen.
LDS-antenni käyttää lasersuoramuovaustekniikkaa, jossa laserteknologian avulla muodostetaan suoraan metallisia antennikuvioita kannakkeisiin, kansilevyihin jne., jotka voidaan laseroida kuulokkeiden sisällä oleville epäsäännöllisille pinnoille hyödyntäen edelleen kuulokkeiden sisätilaa.
Laserkäsittelyyn, laserteknologiaan ja galvanointiteknologiaan tarkoitettujen LDS-antennien valmistajat voivat tukea sitä.
Edut: Kaikkia suuntia voidaan tukea ja niillä on vahva hyväksyttävyys.
Haitat: Kustannukset ovat kalliimpia, ja tuotteen ulkopinnan materiaalille on erityisiä vaatimuksia.
4. Keraaminen antenni

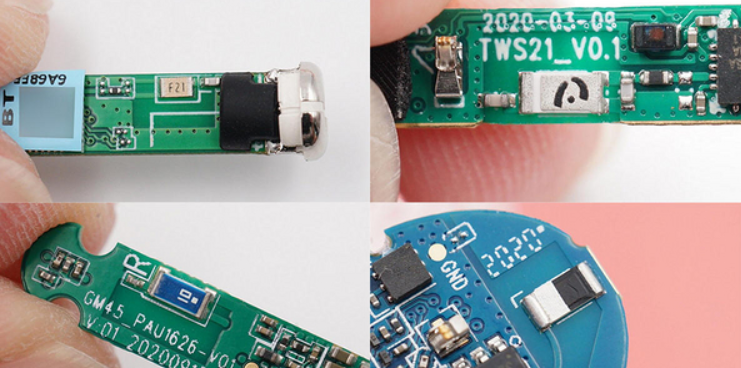

Keraaminen antenni on toinen antennituote, jota käytetään laajalti Bluetooth-moduulilaitteissa. Se on nimetty keraamisten kuorien käytön mukaan. Se on jaettu pääasiassa kahteen tyyppiin: lohkokeraaminen antenni ja monikerroksinen keraaminen antenni.
Lohkokeraaminen antenni tulostaa antennin metalliosan keraamiseen nopeaan pintaan, ja monikerroksinen keraaminen antenni voidaan tulostaa jokaiselle keraamiselle eristekerrokselle suunnitteluvaatimusten mukaisesti, mikä pienentää antennin kokoa.
Edut: pieni koko, helppokäyttöisyys, alhaiset kustannukset, hyvä suorituskyky ja vain pienen tilan vieminen.
Haitat: Vaatimukset vapaalle alueelle ovat suhteellisen korkeat, suuntaus on suhteellisen yksittäinen ja sijoituspaikalle on vaatimuksia.
Aiemmasta TWS-kuulokkeiden purkamisesta opimme, että TWS-kuulokkeissa käytetään äänenvoimakkuuden rajoitusten vuoksi PCB-antenneja suhteellisen harvoin. Valitse tuotteidesi tarpeiden mukaan, kiinteää käyttötapaa ei ole.
Kuinka valita oikea antenni
Teoreettisesti ottaen PCB- ja FPC-antennit maksavat vähemmän, keraamiset antennit ovat maltillisia ja LDS-antennit ovat kalliimpia; ja tilankäytön kannalta LDS-antennit ovat joustavimpia ja voivat hyödyntää täysimääräisesti kuulokkeiden sisäistä tilaa.
Suorituskyvyn suhteen ulkoisten antennien lähetys- ja vastaanottoominaisuudet ovat yleensä parempia kuin sisäänrakennettujen antennien. TWS-kuulokkeet on suunniteltu sisäänrakennetuilla antenneilla äänenvoimakkuuden ja kannettavuusvaatimusten vuoksi. Suorituskyky on suhteellisen samanlainen, ja sopivan antennin valinnassa on otettava huomioon useita tekijöitä.
TWS-kuulokkeiden Bluetooth-antennin muotoilu vaikuttaa Bluetooth-viestinnän lähetyksen laatuun, mikä puolestaan vaikuttaa todelliseen käyttökokemukseen. Bluetooth-antennien valintaan vaikuttavat monet tekijät, kuten suorituskyky, taajuuskaista, hinta ja käyttötila. Vain ottamalla huomioon tietyt tuoteolosuhteet ja käyttöskenaariot sekä valitsemalla sopiva antenni, voidaan saavuttaa tuotteen maksimaalinen suorituskyky.
