Jousikuormitetut Connectivity Pogo Pins

Jousikuormitetut liitännät Pogo-nastat

Varmistaaksemme 100 %:n kosketuksen männän tappien ja neulanpiippujen välillä työskennellessämme leikkaamme jousen kanssa kosketuksissa olevan neulan pään viisteeksi. Tämä suunnittelukonsepti voi varmistaa alhaisen ja vakaan kosketusimpedanssin ja voi ehdottomasti varmistaa tuotteen vakaan johtumisen.

Jousikuormitetut liitännät Pogo-nastat

Runko on messingiseosta ja nikkelipinnoitettu pinta on päällystetty kullatulla kerroksella. Nikkelikerroksen ja kullatun kerroksen paksuus on erilainen eri käyttötilanteissa, mutta nikkelikerroksen on oltava yli 60 uinia ja kullan yli 4 uinia.

Mäntä on messingiseosta. Nikkelipinnoitettu pinta on päällystetty kullatulla kerroksella. Nikkelikerroksen ja kullatun kerroksen paksuus on erilainen eri sovelluksissa. Nikkelikerroksen on kuitenkin oltava suurempi kuin 60 uinia ja kullan pinnoitteen on oltava suurempi kuin 16 uiinia.

Jousi on ruostumatonta terästä tai se voi olla galvanoitua pianoteräslankaa. Muovi on korkean lämpötilan nylonia ja 30 % lasikuitua.

Jousikuormitetut liitännät Pogo-nastat

Hyvälaatuinen kullattu Pogo-neula on 10～20u”, mutta useimmat muiden merkkien tuotteet ovat 1～5u”, mikä on hyvin erilaista. Toiseksi, kullan laadulla reiässä on myös suuri vaikutus tuotteen sähköisiin ominaisuuksiin (dynaaminen impedanssi) ja mekaanisiin ominaisuuksiin. Kaikki riippuu asiakkaan' tuotesijoittelusta ja vastaavista markkinoista.

Jousikuormitetut liitännät Pogo-nastat

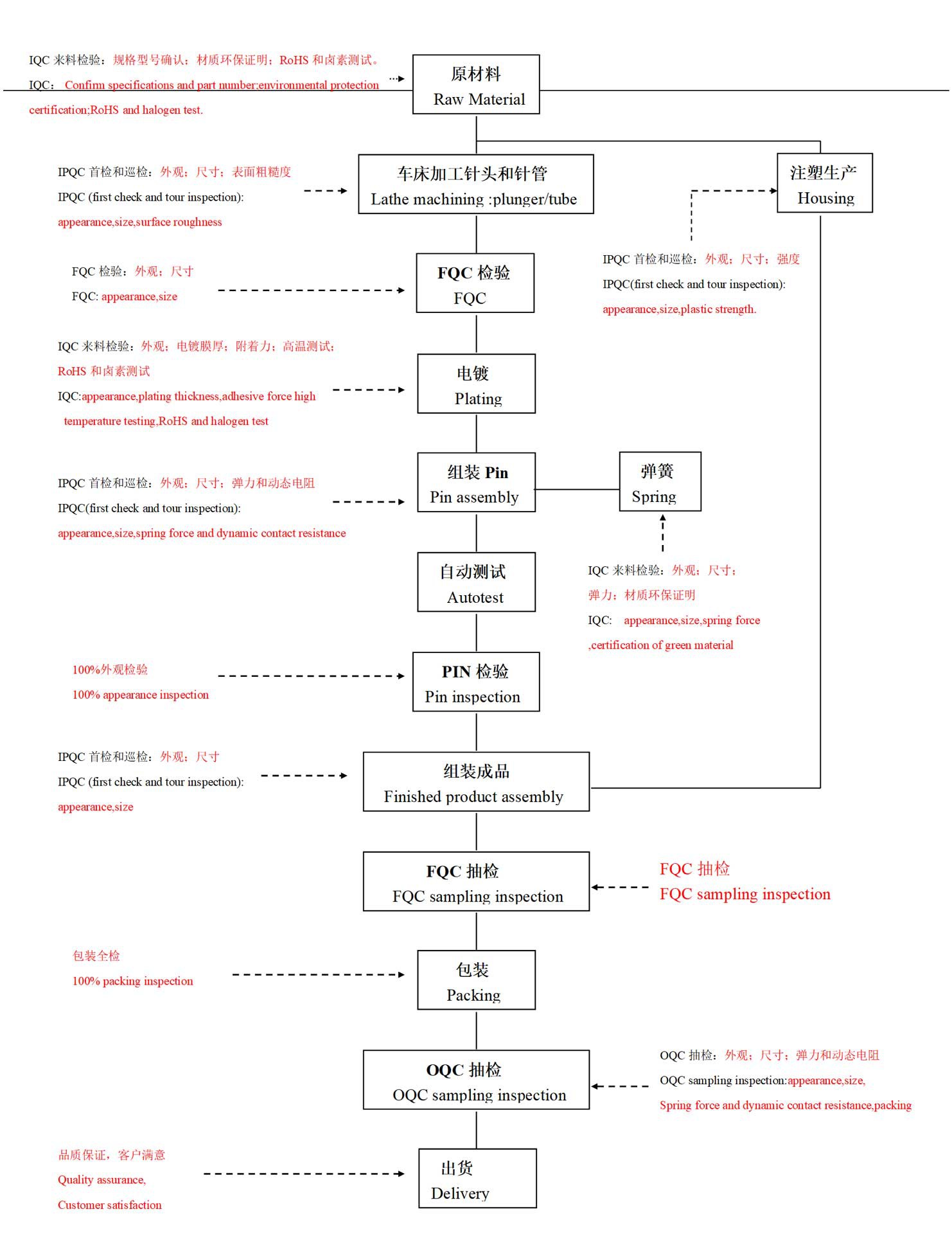

Se näyttää yksinkertaiselta osalta, mutta jos ei ole hyvää laadunvalvontaa ja täydellistä valmistusprosessin tasoa, se on erittäin altis sähkökatkoille ja tappien juuttumiselle tai kestävyys (elinikä) on liian lyhyt. Prosessi on erittäin herkkä ja monimutkainen, ja jokainen prosessi sorvikäsittelystä, galvanoinnista ja kokoonpanosta on valvottava tiukasti.
