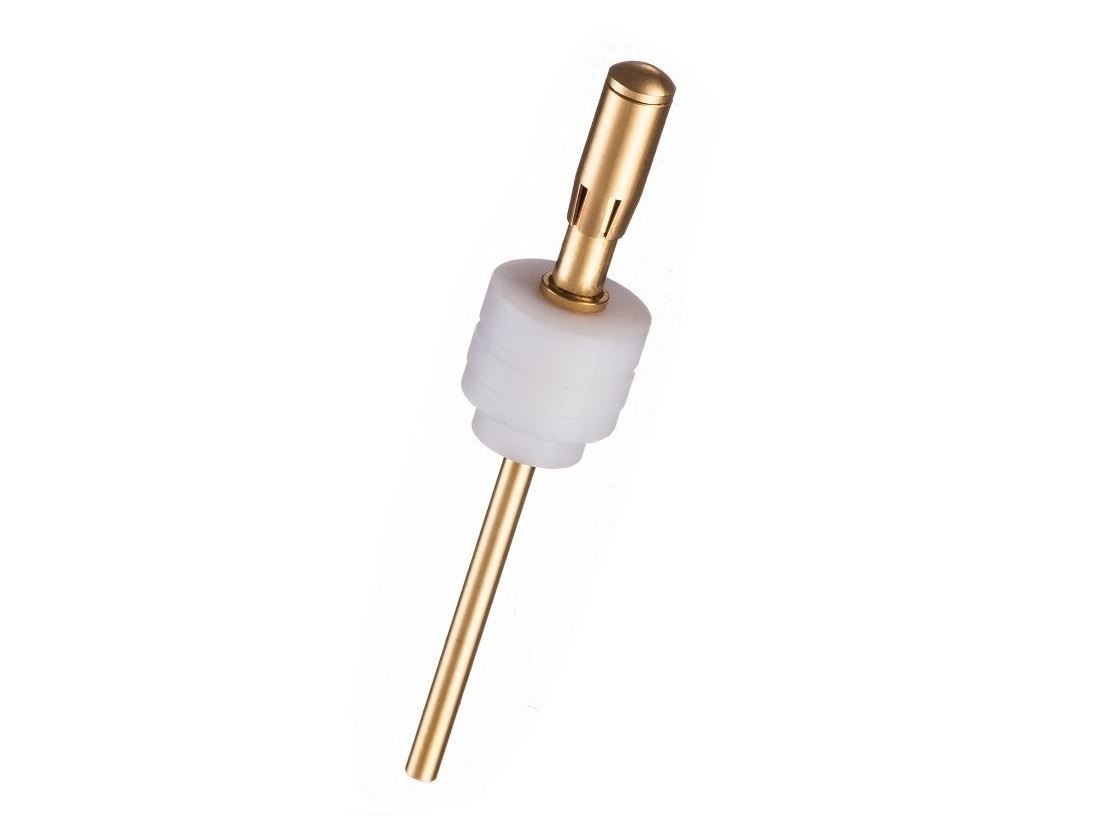

Korkeataajuinen 5G jousisondi

Korkeataajuus5G Spring Probe

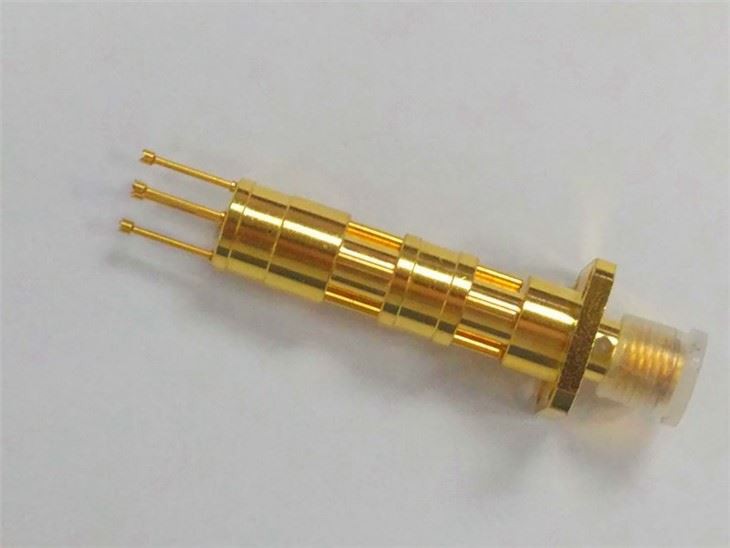

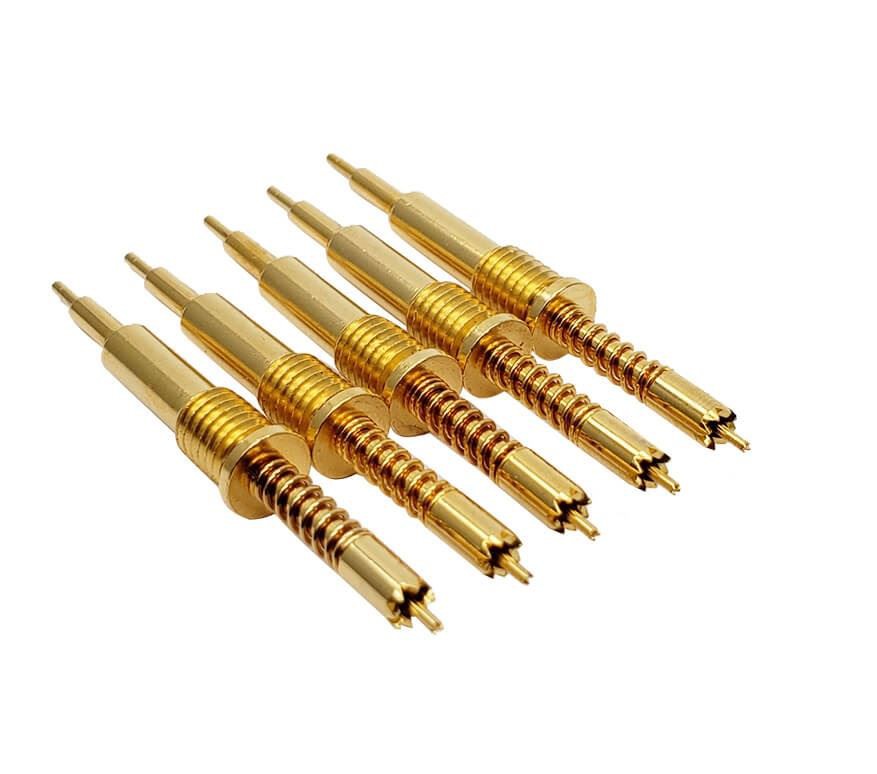

High Frequency 5G Spring Probeyleensä sisältää kolme komponenttia. Nämä osat on valmistettava niin tarkasti kuin mikroelektroniikan ala vaatii.

Neulan mäntäosaa käytetään pääasiassa liitäntään ja sitä voidaan käyttää kaikenlaisten neulojen kanssa. Ja niin paljon kuin mahdollista tuottaa pienempi kosketusresistanssi testianturin ja testipisteen välillä varmistaakseen testitulosten aitouden. Neulamateriaalina käytetään pääasiassa terästä ja berylliumkuparia, jotka on vastaavasti karkaistu. Jos neulan muoto on erittäin tylsä, voidaan käyttää myös messinkimateriaalia.

Tehokkaana komponenttina jousi voi varmistaa tarvittavan kosketusvoiman jopa satojen tuhansien päällekkäisyyksien jälkeen (testisykli). Tuoteluettelossa ilmoitettu nimellisjousivoima voidaan saavuttaa suositellulla työiskulla, mutta tekijöiden, kuten rakenteen, valmistustoleranssien ja käyttöolosuhteiden vaikutuksesta, saattaa esiintyä pieniä vaihteluita.

High Frequency 5G Spring ProbeNeulan holkki tukee neulaa ja jousta. Mittaussignaali välitetään anturin neulansuojukseen. Suorituskyvyn optimoimiseksi neulan holkin kullantamisen lisäksi voidaan pinnoittaa myös ohut orgaaninen suojakerros. Mittapään neulansuojusta (KS) käytetään helpottamaan mittapään vaihtoa, kun testikiinnitystä huolletaan. Voidaan vaihtaa nopeasti, eikä johdotusta tarvita. Tätä tarkoitusta varten sivulle on järjestetty käpristymisasento. Tänä aikana on huomioitava, että puristuskohta voi toimia paremmin vasta sen jälkeen, kun kotelo on asennettu porausreikään. Toisin sanoen anturi on asetettava anturikorttiin sen jälkeen, kun neula on asetettu.
