7 Pogo Pinin käytön ominaisuuksia
Pogo-nastoilla ladatut liittimet (tunnetaan myös nimellä Pogo Pin Connectors) ovat vähitellen yleistymässä ja niitä käytetään suurten tunnettujen valmistajien tuotteissa. Esimerkiksi Apple ja Microsoft.
Tietoja Pogo Pinin alkuperästä
Kuten otsikossa mainitut 7 syytä, seuraavassa selitetään lyhyesti pogo-neulan alkuperä. Liittimiä on käytetty yleensä yli 50 vuotta. Vanhemmat insinöörit eivät aluksi suositelleet pogo-tappeja. He uskoivat, että pogo-nastojen käyttö oli epävakaa, pienivirtainen, herkkä tärinölle eikä sovellu muihin tiedonsiirtolaitteisiin.
Puolijohdetestien teollisuuden nousun jälkeen viime vuosina jousikuormitettujen testinastojen suorituskyky on parantunut merkittävästi. Teknologisen kehityksen vuoksi tuotteen koko on minimoitava. Liittimien vaatimusten täyttämiseksi puolijohdeprosessin testinastat asetetaan pogo-nastaliittimiin. Keskimmäisen anturin tekemä pogo-tappi on melkein alle 2 mm, ja alle 0,1 mm on harvinainen.
Mietitkö, miksi pogo-nastaliittimet ovat niin suosittuja nykyään?
Miksi se soveltuu moniin sovelluksiin? Haluan kertoa teille!
1. Suhteellisen alhaisemmat kustannukset
Useimmissa liittimissä käytetään leimausprosessia, jossa metallilevy valmistetaan sopivaan muotoon moduuleilla. Napsauta tätä videota saadaksesi lisätietoja prosessista!
Sitä vastoin pogo-tapit käyttävät sorvausprosessia metallin nopeaan kääntämiseen ilman ylimääräistä päiden raapimista. Ero näiden kahden prosessin välillä on moduulien valmistuskustannukset. Moduulit voivat maksaa jopa $5,{1}}, ja ne sisältyvät tietysti hintaan ja ovat yksi tuotteen hintaan vaikuttavista tekijöistä. Kustannukset lasketaan seuraavasti:
Liittimen hinta plus moduulin hinta/määrä=lopullinen liitinyksikköhinta
0.4 USD plus 3500 USD/10.000=0.75 USD
Jousikuormitetut liittimet ovat tehokkain vaihtoehto erityisesti pienelle määrälle liittimiä, jotka on mukautettava. Kuvatussa esimerkissä ero voi kasvaa jopa 80 prosenttia .
2. Paranna käyttökokemusta
Jousikuormitetut liittimet ovat erittäin käteviä, ja Applen tuotteissa olemme melko varmoja siitä. Kun käytin ensimmäistä kertaa Applen tabletin magneettilaturia, olin melko hämmentynyt. Niin kauan kuin laturi on lähellä kannettavaa, se on suoraan kiinnitettynä tietokoneeseen, mikä on erittäin kätevä käyttää ja on näppärä muotoilu.
Kun näitä tuotteita hieman parannetaan, ne voivat luoda vaikuttavia tuloksia kuluttajille ja houkutella lisää brändiuskollisia asiakkaita. Pogo-nastat parantavat asiakaskokemusta erityisesti käyttämällä automatisoitua ja johdonmukaista käyttöä.
3. Soveltuu paremmin käytettäväksi pienessä koossa

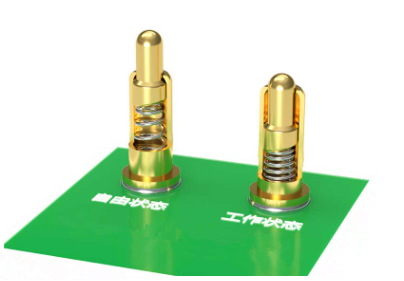

Useimmat liittimet ovat vakaita, mutta suhteellisen tilaa vieviä, muuten ne ovat pieniä, mutta vaurioituvat helposti. Jousityyppisessä liittimessä kuitenkin yhdistyvät edellä mainitut kaksi etua, ja sen koko on erittäin pieni, mutta se kestää 1,000,000 käyttökertaa. Kun kierrejousi puristetaan tasaisesti, jousi lisää painetta mutkassa. Erityisen sisäisen jousirakenteen ansiosta se voi säilyttää pienen koko ja vakauden edut.
4. Vaihtoehto, jolla on pisin käyttöikä

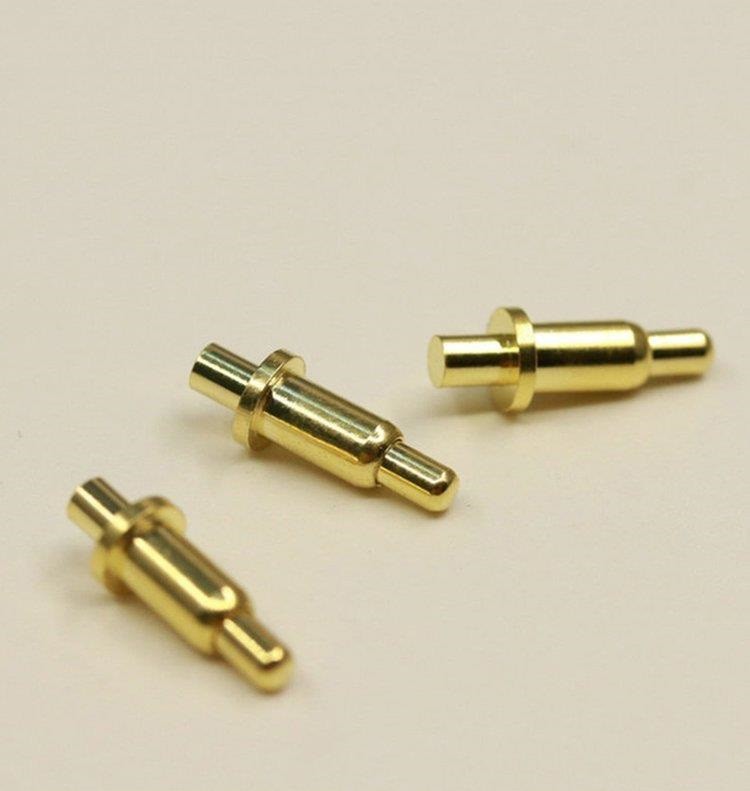

Pogo-nastat sisältävät liittimet ovat erittäin kestäviä. Toisin kuin muut liittimet, kun pogo-nastat painetaan pystysuoraan, kaikki komponentit voivat vähentää kunkin komponentin kulumista puristusprosessin aikana. Ongelmana on, että kun liitin työnnetään sisään, molemmilla puolilla on naarmuja, jotka tuhoavat pintapinnoitteen, heikentävät virrankantokykyä ja vaikuttavat vakavasti pistokeliittimen käyttämiseen vaadittavaan suurempaan voimaan. Kuitenkin, kun pogo-tapin komponentit hankaavat, ilman että risti vaikuttaa neulan akseliin ja neulan putkeen, insinööri rajoittaa ja määrittelee sisäisesti syntyvän kitkavoiman.
5. Korkea toleranssitoleranssi
Pogo pin -liitin tarjoaa suuremman kulkutilan kuin yleisen liittimen sisäinen rakenne ja antaa insinööreille ja käyttäjille suuren vapauden liittimen käytössä, eikä valmistusvirhe aiheuta liikaa ongelmia. Esimerkiksi LG:n G6-älypuhelinkumppanuuden tapauksessa puhelimen takana oli viallinen sormenjälkitunnistin. Kun käyttäjä koskettaa sormenjälkitunnistinta, matkapuhelimen sisällä oleva pieni litteä jousiliitin syöttää takaisin matkapuhelinjärjestelmään. Lämpimillä alueilla muovinen takakuori laajenee erottaakseen liitoskohdan liittimestä. Käytä pogo-tappeja kytkennän välttämiseksi. Laitteen aiheuttama liiallinen isku käytön aikana, mikä voi aiheuttaa vaurioita.
6. Helppo koota

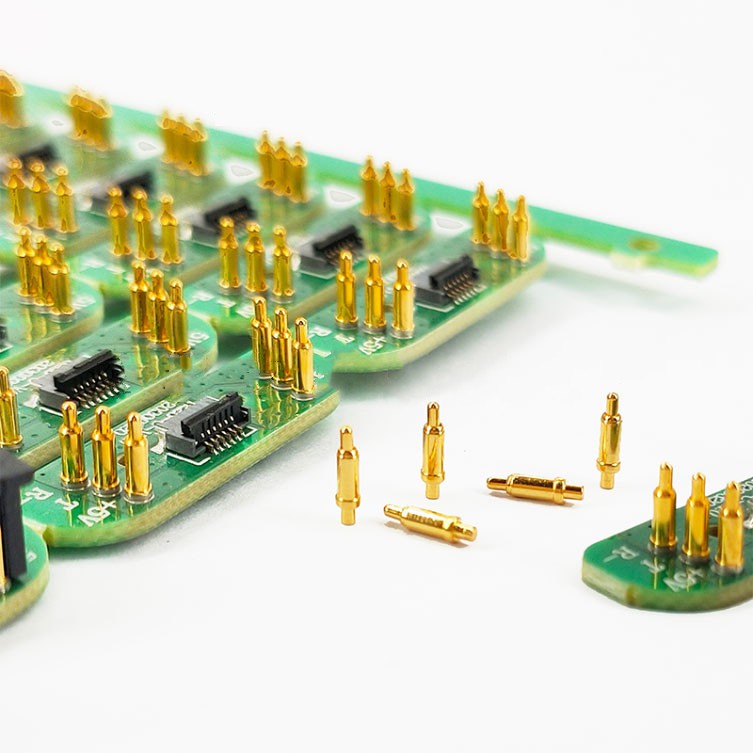

Suunnittelussa tärkein huomio on tapa, jolla insinöörit kokoavat. Yleisten liittimien valmistaminen vaatii ylimääräisiä prosesseja ja kalliita kustannuksia, kun taas pogo-nastojen käyttö korttien välisissä liitoksissa ei vaadi erityistä viimeistelyä.
Erittäin joustavassa kokoonpanoprosessissa komponentit voidaan koota nopeasti, minkä vuoksi pogo-tapit ovat paras valinta. Tarjoamme myös ruuvitoiminnolla varustettuja pogo-tappeja, joiden avulla insinöörit voivat yhdistää asennuksen ja kytkennän toiminnot.

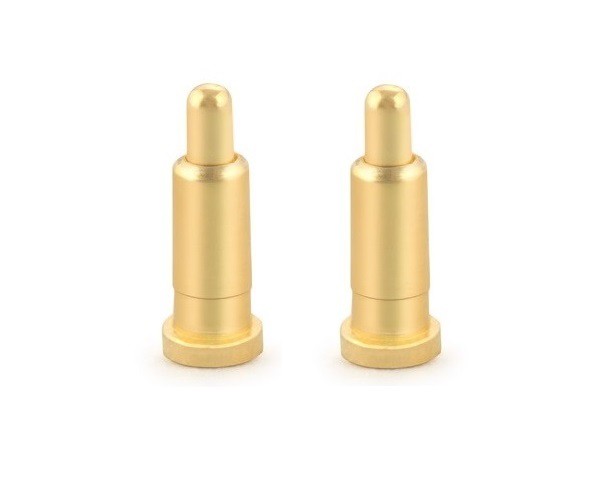

7. Anna tasainen virta

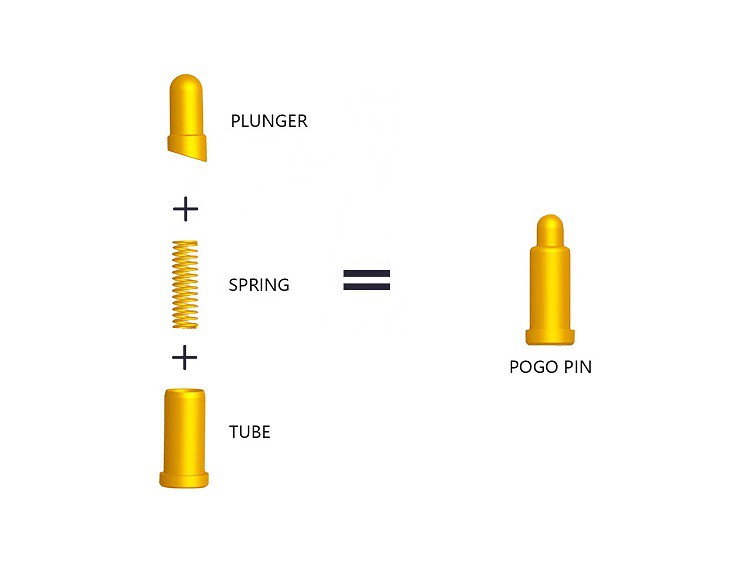

Lopuksi pogo-tappi tarjoaa uskomattoman vakaan virran ja se voidaan koota itsenäisesti erityisellä jousivoimalla ja rakenteella. Kun elastista voimaa lisätään, neulan akselin puristaminen neulaputken sisällä on vakaampaa ja sillä on parempi sähkönjohtavuus.
Suurivirtaisen pogo-tapin rakenne voi tehdä virrasta vakaamman. Jos tapahtuu hetkellinen keskeytys, jousen läpi kulkeva virta polttaa jousen ja aiheuttaa lopulta neulan pettämisen. Siksi lisäämällä neulan varren ja neulan putken välisten kosketuspisteiden määrää hetkellisen keskeytyksen mahdollisuus pienenee.
