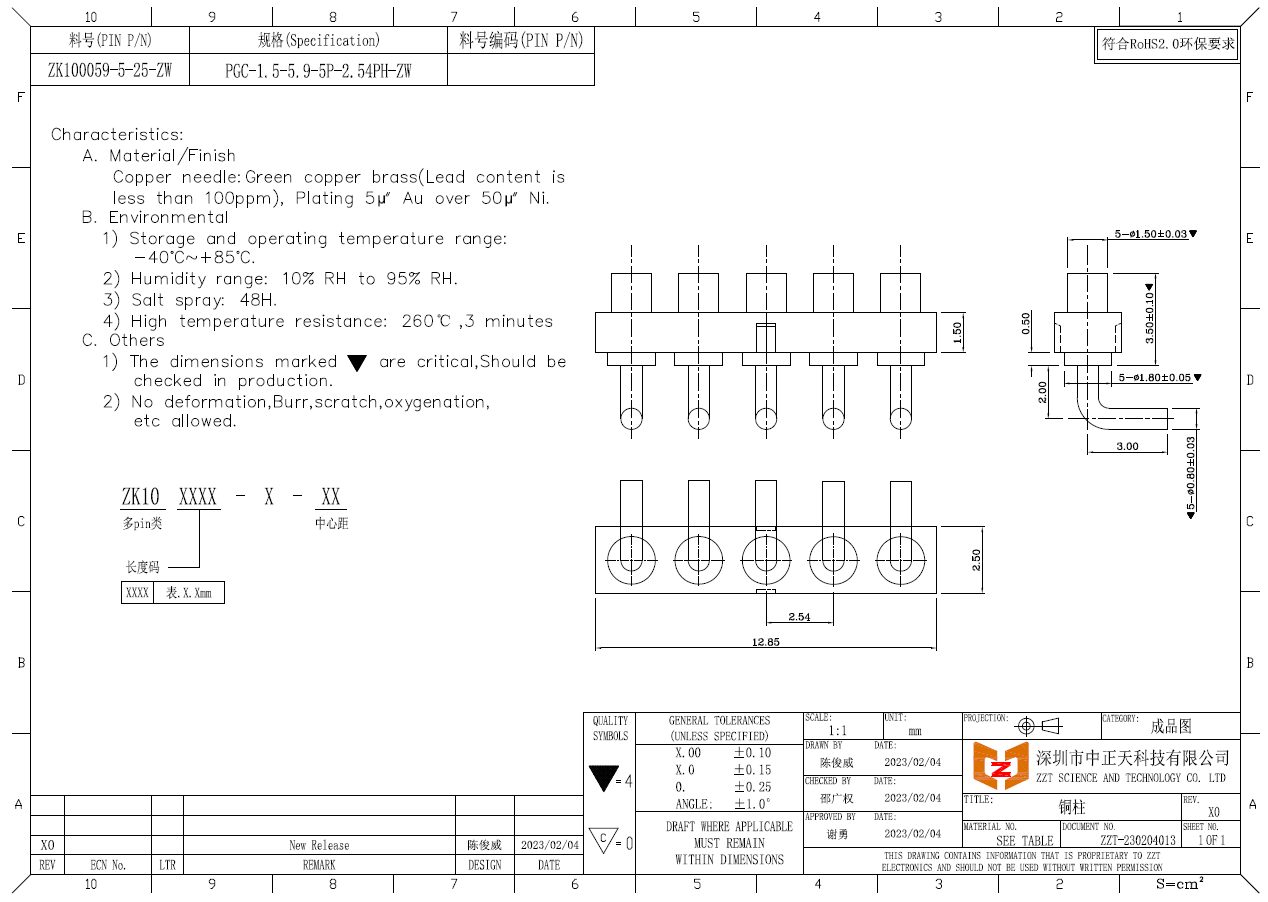

Oikea Angel 5PIN uros ja naaras Pogo Pin -liitin
Jousisormustin on jousityyppinen anturi, joka muodostuu neulan kolmesta olennaisesta osasta, neulaputkesta ja jousesta, kun se on niitattu tarkkuusinstrumentilla. Sitä kutsutaan myös pogo-nastaksi, pogopin-jousielektrodipylvääksi, Spring Loadediksi tai pogopiniksi. Jousisormustimen neulan pohja on yleensä viistorakenne.
Viisterakenteen tehtävänä on varmistaa, että pogopin pitää käden kosketuksissa neulaputken sisäseinään sen ollessa toiminnassa niin, että virta kulkee pääasiassa kullatun neulan ja neulaputken läpi vakauden ja alhaisen pogopinin impedanssi.
Jousisormustimia käytetään yleensä tarkkuusliitoksissa elektronisissa tuotteissa, kuten matkapuhelimissa, viestinnässä, autoissa, lääketieteessä, ilmailuteollisuudessa jne.; koska jousisormustin on erinomainen anturi, tilavuus voidaan tehdä hyvin pieneksi, joten se voi vähentää liitäntäkustannuksia, kun sitä käytetään tarkkuusliittimissä. Vähennä laitteen painoa, säästä tilaa ja kaunista tuotteen ulkonäköä (kuten ultraohuet matkapuhelimet, älykellot, sähkösavukkeet jne.).
Kuusi yleistä pogopin-tyyliä ja ominaisuutta:
Tasapohjainen pogopin: hyvä vakaus, neulaputken pohja on tasapohjainen, helppo juottaa piirilevyllä
Plug-in pogopin: Neulaputken päässä on kohdistustappi, ja kun se juotetaan piirilevyyn, poikkeamaa ei tapahdu ja paikannusvaikutus on hyvä;
Pogopinin taivutus: häntä on taivutettu, mikä tarjoaa suunnittelijoille enemmän valinnanvaraa tilankäytössä;
Kaksipäinen pogopin: Kaksipäisen ja kaksitoimisen suunnittelun ansiosta insinööreillä on enemmän tilaa joustavissa korttien välisessä kaksisuuntaisessa liitännässä
Juotoslangan pogopin: sopii kaapelin päähän, helppo juottaa langalla
Kierteitetyt pogopin: tuotteet, joilla on erityiset tiedot, voivat vastata asiakkaiden erilaisiin tarpeisiin.
