POGO PIN -suunnittelu- ja valmistusprosessi
Kuinka valita sopiva POGO PIN
1. Hyvän POGO-PIN-koodin on täytettävä seuraavat kolme asiaa:
① Luotettavaa laatua
② Vakaa suorituskyky
③Täytä vaatimukset.
Myös tilausten oikea-aikainen toimitus on erittäin tärkeää. On parasta mennä POGO PIN -liittimen valmistajaan tutkimaan asiaa. Tehtaan koko, onnistuneet ratkaisut, prosessointilaitteet, tuotantokapasiteetti sekä T&K-kapasiteetti vaikuttavat suoraan tuotteiden laatuun, toimituskapasiteettiin ja tekniseen tukeen. Zhongzhengtianilla on etuja suunnittelujärjestelmässä, massatuotantokustannuksissa ja tavaroiden toimituskapasiteetissa teollisuudessa. Tervetuloa ystävät tulevat tehtaalle viestintää.
POGO PIN noudattaa kolmea, kolmea ja neljää periaatetta
1,40 prosenttia ongelmista syntyy suunnittelusta
Etuosan muotoilu on kohtuuton ja takaosa hyödytön (esimerkiksi sormusuulake on korkeammalla kuin muovitaso, PIN-neulaväli on epäsäännöllinen jne.).
2,30 prosenttia ongelmista johtuu viestinnästä
Alkuvaiheessa erilaisten teknisten vaatimusten kommunikointi ei ollut selkeää, eikä tuotteen todellinen käyttö ollut selvä, mikä oli myös yksi tärkeimmistä syistä usein esiintyviin ongelmiin (mm. RF-sormustimia käytetään latauksen sormustimena laatikko, todellinen työkorkeus ei vastaa piirustusta, keskietäisyyttä ei ole vahvistettu jne.). Ymmärrät asiakkaan toiminnalliset vaatimukset ja sovelluksen laajuuden ja osaat järkevämmin suositella Pogo-nastan teknisiä tietoja ja parametreja;
3,30 prosenttia ongelmista johtuu prosessista
Tuotteen kokoonpanossa on useita toimenpiteitä, ja POGO PIN vaurioituu peruuttamattomasti valmistusprosessin virheellisen toiminnan vuoksi (esim. suutin on vaurioitunut, vieraita esineitä putkessa, SMT:n sinkoaminen jne.).

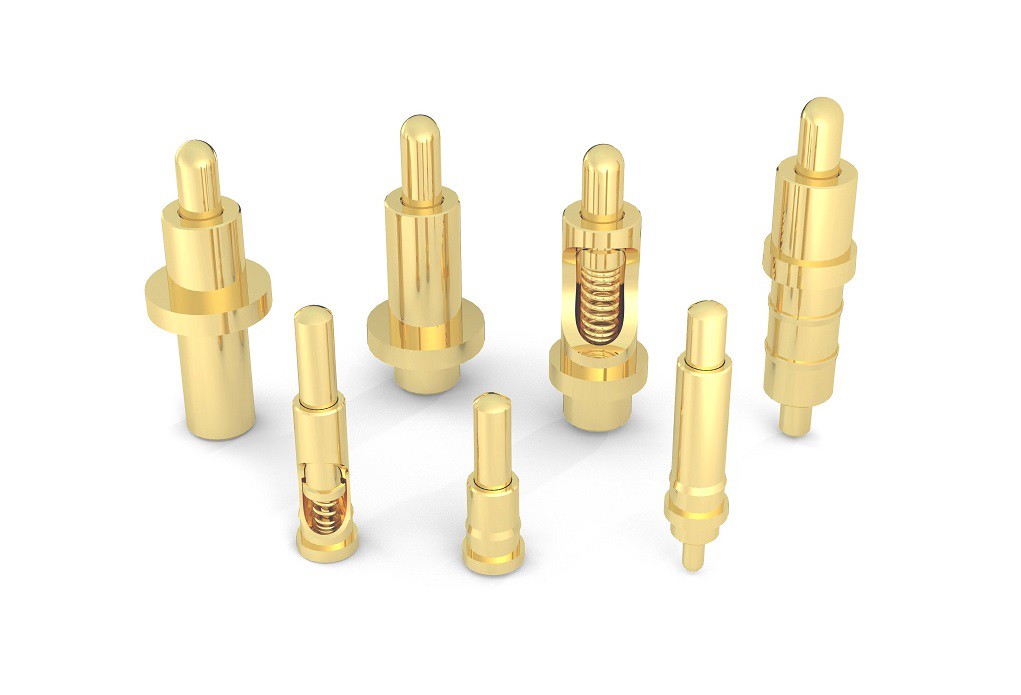

POGO PIN -koodin perusesittely
Miksi POGO PIN:llä on viisto rakenne: Pogo Pin -männän pohja on yleensä viistottu rakenne. Viistetun rakenteen tehtävänä on varmistaa, että Pogo Pin pitää neulan (Plunger) kosketuksissa neulan sisäseinään (Tube) sen ollessa toiminnassa niin, että virta kulkee pääosin läpi. Kullattu neula (mäntä) ja neula (putki) varmistavat Pogo Pinin vakauden ja alhaisen impedanssin.
Miksi POGO PIN käyttää pyöreää päärakennetta? Koska Pogo Pin on yleensä suhteellisen pieni, vaadittu elastisuus ei ole niin vahva. Jos sitä käytetään tehopankissa tai valaistuksessa, elastisuus on neljä tai viisisataa grammaa tai jopa yksi tai kaksi kiloa. Luonnollisesti se on parempi tehdä tasaiseksi. , Tasaisessa päässä on suuri kosketuspinta-ala, ja sen voima riittää rikkomaan kosketuspinnan oksidikerroksen, jotta se tulee täysin kosketukseen. Suurin osa pyöreistä päistä käytetään TWS Bluetooth -kuulokkeissa ja älykkäissä rannerenkaissa. Suurin kimmovoima ei ylitä 150 grammaa (latauslaatikon sormustimen kimmovoima on välillä 20-35gf), ja pinnan ja pinnan välisen kosketuksen elastinen voima hajaantuu ja kupari kuulokkeiden päässä oleva sarake ei riko. Oksidikerros ei riitä, mikä johtaa riittämättömään kosketukseen ja huonoon kosketukseen. Jos tällä hetkellä käytetään pyöreää päärakennetta pisteestä pintaan kosketukseen, kimmovoima kerääntyy yhteen pisteeseen ja kosketus on luonnollisesti paljon riittävämpi.
Suorituskykyparametri/suorituskykyparametri
tärkeimmät suorituskykyparametrit
A. Käyttöjännite: Alle 12 V DC
B. Nimellisvirta: 1.0 ampeeria/nasta
C. Käyttölämpötila: -40 astetta 85 asteeseen .
D. Säilytyslämpötila: 25 astetta plus /-3 astetta .
E. Työympäristön kosteus: 10 % RH - 90 % RH
F. Kestävyys (käyttöikä): 10,000 sykliä.
G. Kosketinimpedanssi: 200 mOhm Max. @työhalvaus
(Työiskun aikana: 200mOhm/Max)

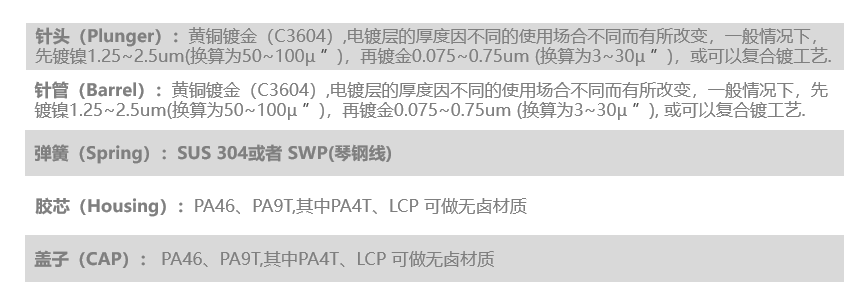

Valmistusprosessi/制造工艺

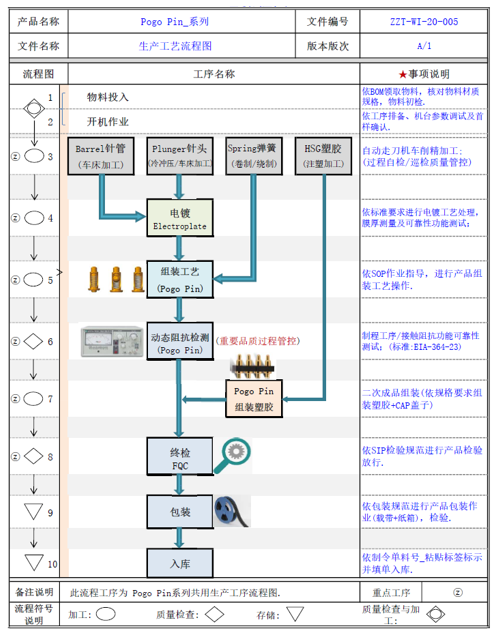

Tuotteen kokoamismenetelmä

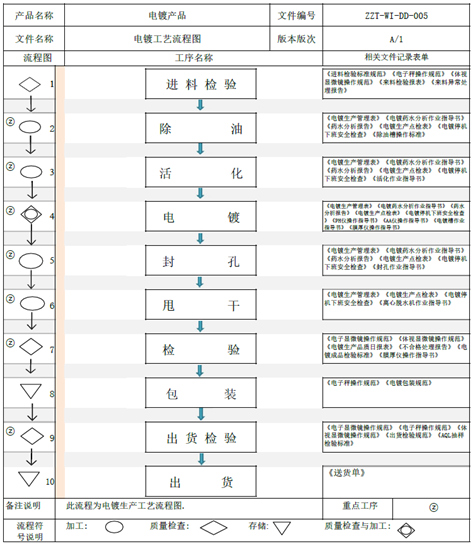

Galvanointiprosessin virtaus
Mitkä parametrit on vahvistettava etupään suunnittelussa
① Tarkista etäisyys piirilevystä kuulokkeiden päässä olevan kuparipylvään kosketuspintaan (eli POGO PIN:n työkorkeus).
② Varmista etäisyys piirilevystä latauskotelon muovipintaan (eli POGO PIN -neulaputken enimmäiskorkeus, neulaputki ei saa ylittää tätä korkeutta).
③ Tarkista PIN-neulan keskikohdan ja ympyrän keskikohdan välinen etäisyys
(Varmista hatun koko myöhemmin teippauksen yhteydessä estääksesi häiriöt SMT-paikannuksen aikana).
④ Tarkista piirilevyn koko ja levyn alla oleva tila
(Optimoitu ja parannettu POGO PIN -koodia varten).
PS: Piirilevyn halkaisijaksi suositellaan 1,6 mm ja sormustimesta on suositeltavaa tehdä läpivientilevyrakenne, jotta vaikutus on parempi ja sillä on seuraavat edut: ① Laastari on kiinteämpi; ② Neulaputken tila kasvaa, neulaa esipuristetaan enemmän ja kosketus on riittävämpi.
Miksi neulan pohja pitää viistää: Jos se tehdään litteäksi, virran johtaa jousi, jolla on korkeat vaatimukset jouselle ja jousi on niin ohut, että se palaa helposti.
