Perusjohdanto POGO PIN -koodiin

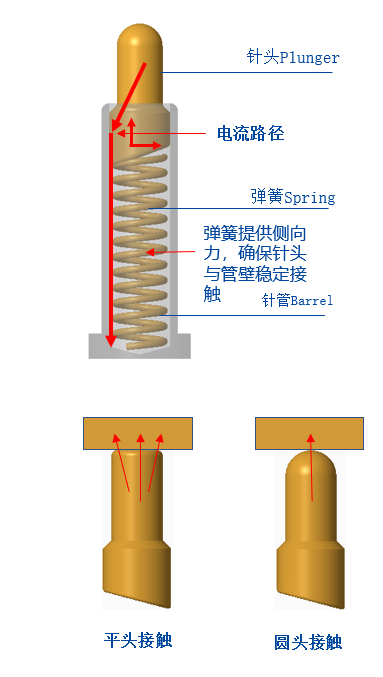

Miksi POGO PIN:llä on viisto rakenne: Pogo Pin -männän pohja on yleensä viistottu rakenne. Viistetun rakenteen tehtävänä on varmistaa, että Pogo Pin pitää neulan (Plunger) kosketuksissa neulan sisäseinään (Tube) sen ollessa toiminnassa niin, että virta kulkee pääosin läpi. Kullattu neula (mäntä) ja neula (putki) varmistavat Pogo Pinin vakauden ja alhaisen impedanssin.
Miksi POGO PIN käyttää pyöreää päärakennetta? Koska Pogo Pin on yleensä suhteellisen pieni, vaadittu elastisuus ei ole niin vahva. Jos sitä käytetään tehopankissa tai valaistuksessa, elastisuus on neljästä viiteen sataa grammaa tai jopa yksi tai kaksi kiloa. Luonnollisesti se on parempi tehdä tasaiseksi. , Tasaisen pään kosketuspinta-ala on merkittävä, ja sen voima riittää rikkomaan kosketuspinnan oksidikerroksen ja saamaan sen täysin kosketukseen. Suurin osa pyöreistä päistä käytetään TWS Bluetooth -kuulokkeissa ja älykkäissä rannerenkaissa. Suurin kimmovoima ei ylitä 150 grammaa (latauslaatikon sormustimen kimmovoima on välillä 20-35gf), ja pinnan ja pinnan välinen kosketus hajaantuu ja kuparipylväs kuulokkeiden kohdalla loppu ei katkea. Oksidikerros on riittämätön, mikä johtaa huonoon kosketukseen ja huonoon kosketukseen. Jos tällä hetkellä käytetään pyöreää päärakennetta pisteestä pintaan kosketukseen, kimmovoima kerääntyy yhteen pisteeseen ja kosketus on luonnollisesti paljon riittävämpi.
Suorituskykyparametri/suorituskykyparametri
tärkeimmät suorituskykyparametrit
A. Käyttöjännite: Alle 12 V DC
B. Nimellisvirta: 1.0 ampeeria/nasta
C. Käyttölämpötila: -40 astetta 85 asteeseen .
D. Säilytyslämpötila: 25 astetta plus /-3 astetta .
E. Työympäristön kosteus: 10 % RH - 90 % RH
F. Kestävyys (käyttöikä): 10,000 sykliä.
G. Kosketinvastus: 200 mOhm Max. @työhalvaus
(Työiskun aikana: 200mOhm/Max)
Pogo Pin valmistusprosessi
Pogo pin Kokoamismenetelmä / tuotteen kokoamismenetelmä

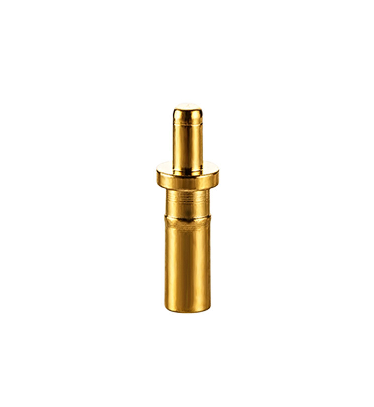

Tappi (mäntä): Kullattu messinki (C36{{10}}4), galvanointikerroksen paksuus vaihtelee eri sovellusten mukaan. Yleensä nikkelipinnoitettu 1,25–2,5 um (muunnettu 50–100 µ":ksi) ja sitten kullattu 0,075–0,75 um (muunnettu 3–30 µ") tai komposiittipinnoitusprosessi.
Neulaputki (tynnyri): Kullattu messinki (C36{{10}}4), galvanointikerroksen paksuus vaihtelee eri tilanteissa. Yleensä nikkelöity 1,25–2,5 um (muunnettu 50–100 µ":ksi) ja sitten kullattu 0,075–0,75 um (muunnettu 3–30 µ") tai komposiittipinnoitusprosessi.

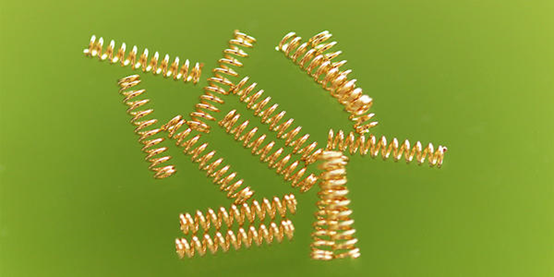

Jousi: SUS 304 tai SWP (pianolanka)
Kotelo: PA46, PA9T, joista PA4T ja LCP voidaan käyttää halogeenivapaana materiaalina
Kansi (CAP): PA46, PA9T, joista PA4T ja LCP voidaan valmistaa halogeenivapaista materiaaleista
Mitkä parametrit on vahvistettava, kun Pogo-nastaa käytetään etupään suunnittelussa?

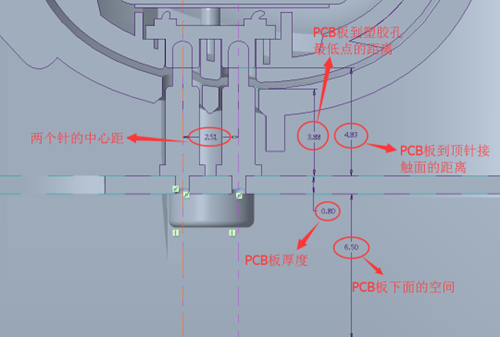

① Tarkista etäisyys piirilevystä kuulokkeiden päässä olevan kuparipylvään kosketuspintaan (eli POGO PIN:n työkorkeus).
② Tarkista etäisyys piirilevystä latauskotelon muovipintaan (eli POGO PIN -neulan enimmäiskorkeus, neula ei saa ylittää tätä korkeutta).
③ Tarkista PIN-neulan keskikohdan ja ympyrän keskikohdan välinen etäisyys
(Varmista hatun koko myöhemmin teippauksen yhteydessä estääksesi häiriöt SMT-paikannuksen aikana).
④ Tarkista piirilevyn koko ja levyn alla oleva tila
(Optimoitu ja parannettu POGO PIN -koodia varten).
PS: Piirilevyn halkaisijaksi suositellaan 1,6 mm ja sormustimesta on suositeltavaa tehdä läpivientilevyrakenne, jotta vaikutus on parempi ja sillä on seuraavat edut: ① Laastari on kiinteämpi; ② Neulaputken tila kasvaa, neulaa esipuristetaan enemmän ja kosketus on riittävämpi.
Miksi neulan pohja pitää viistää: Jos se tehdään litteäksi, virran johtaa jousi, jolla on korkeat vaatimukset jouselle ja jousi on niin ohut, että se palaa helposti.
