Reflow juottaminen ja aaltojuotto Pogo Pin Projectissa
Yleensä Pogo Pin -liittimissä käytetään kahta juotosmenetelmää: reflow- ja aaltojuottoa.
Reflow-juotto tarkoittaa juotospastan harjaamista piirilevyn täplien (kosketuslevyjen) pinnalle. Yhden tai useamman elektronisen komponentin liittämisen jälkeen juottaminen suoritetaan kuumentamalla monilämpötilaisessa reflow-uunissa pysyvän kovettumisen aikaansaamiseksi.
Nykypäivän digitaaliset elektroniikkatuotteet kehittyvät ultrapienten, erittäin hienojen ja ultraohuiden suuntaan. Sisäinen rakennesuunnittelutila tiivistyy jatkuvasti, piirilevyjen suunnitteluasetelma tiivistyy, päätetuotteet päivitetään yhä nopeammin ja myyntimäärät kasvavat. Se nousee yhä korkeammalle, ja aaltojuotto ja käsijuotto eivät ole kyenneet vastaamaan sen kehitykseen. Vain reflow-juottotekniikkaa käyttämällä voidaan suorittaa erittäin tarkkaa, tehokasta ja laadukasta SMT-laastarin tuotantoa. Pogo Pin -liittimiä käytetään laajasti kulutuselektroniikan mobiilipäätelaitteissa ja teollisuuselektroniikkatuotteissa niiden pienen koon, pitkän käyttöiän, suuren virran, kauniin ulkonäön ja suunnitteluinsinöörien kätevän rakennesuunnittelun vuoksi.
Pogo Pin -liittimet ovat saatavilla kahdella tavalla:

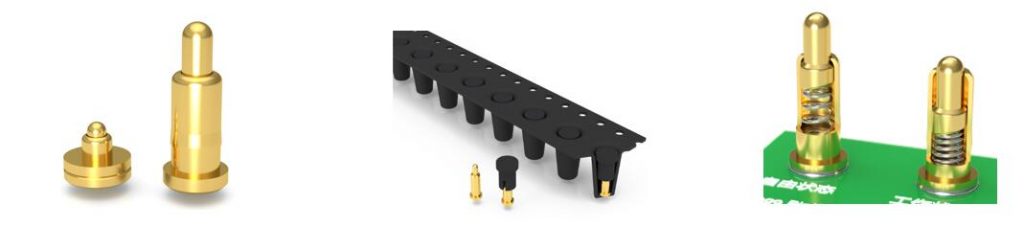

Ensimmäinen on tasapohjainen patch-tyyppi, joka on asennettu piirilevylevyn pintaan. Kutsumme sitä SMT-pinta-asennusteknologiaksi, kuten alla on esitetty:

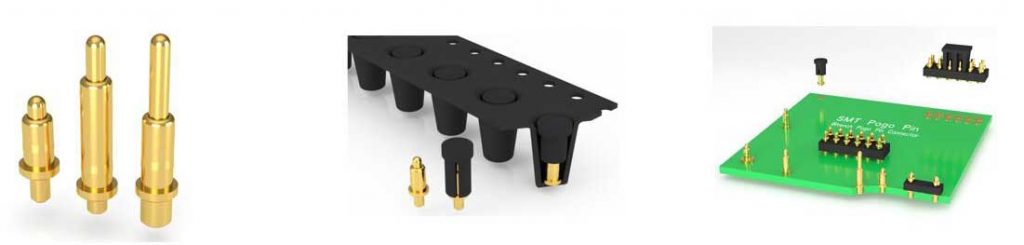

Toinen on tappi, jonka takatappi on työnnetty piirilevyn reiän hitsaukseen, kutsumme sitä plug-in SMT patch -hitsaukseksi, joka on myös eräänlainen reflow-juotto. Tämän menetelmän käytön tarkoituksena on parantaa komponenttien tartuntavoimaa. Se on tiukemmin kiinnitetty piirilevyyn. Kuten alla:
2. Aaltojuotto

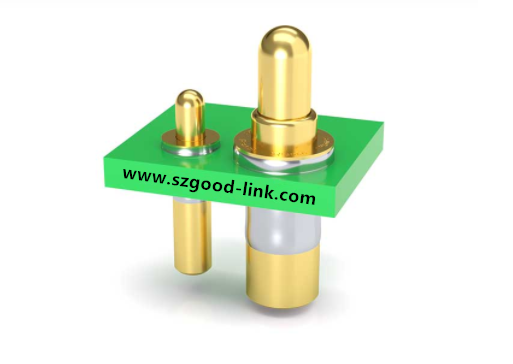

Aaltojuotto on prosessi, jossa juotetaan komponentteja sulalla juotteella muodostaen juotosaallon harjanteita. Tämä juotosmenetelmä vaatii ensin komponenttien tappien työntämisen piirilevyn reikiin. Aaltojuotto soveltuu raskaaseen käyttöön liitettäville elektroniikkakomponenteille, mutta ei itsepainoisille elektroniikkakomponenteille. Erittäin kevyt ja nastaton SMD-elektroniikkakomponenttien juotos.
