Mihin tulee kiinnittää huomiota pogo-nastaja juotettaessa?
Kuten useimmat liittimet, pogo-nastoilla on tietty lämmönkestävyys. Tavalliset ydin- ja jousimateriaalit eivät kestä lämpöä tai kertaluonteista tinan sulatusprosessia. Jos aiot toistaa toimenpiteen, ota meihin yhteyttä, niin autamme sinua valitsemaan tarpeitasi parhaiten vastaavan anturin ja materiaalin, jotta vältytään jatko-ongelmilta.

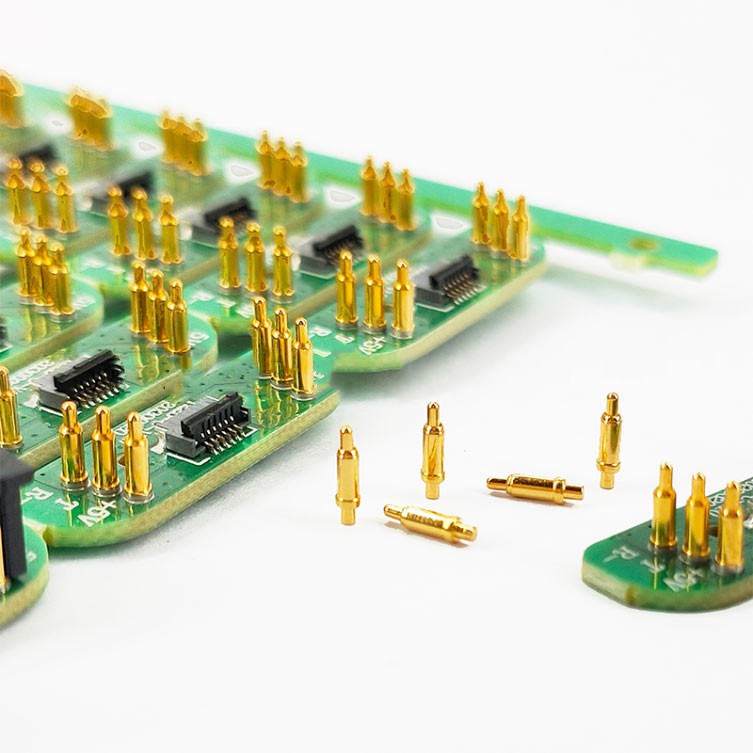

Kuinka suunnittelet piirilevyn (PCB) koon pogo pin -liittimelle?
Yleisesti ottaen piirilevyn sädeetäisyys tulisi varata enemmän kuin {{0}},3 mm pogo-nastan päähän, juotospastapinnan säde tulee varata enemmän kuin {{4} },4 mm kuperalle renkaalle, ja takapään pituuden tulee olla vähintään 0,4 mm suurempi kuin piirilevyn paksuus. Mutta tietysti yllä olevien tietojen tulee perustua kohtuulliseen sisäiseen toleranssiin ja vähimmäisneulanväliin.
Kuinka suunnitella joustavan piirilevyn (FPC) mitat pogo pin -liittimille?
Se ei eroa paljon yleisestä piirilevystä. Suurin ero on, että joustavan piirilevyn vähentämisen jälkeen yksittäisen neulan pyrstöstä tulee varata ylimääräinen 0,1 mm.
Kuinka mitoittaa piirilevy (PBC) pogo pin -liittimien juottamista varten?
Juotospastan kanssa kosketuksissa olevalle osalle tulee varata ylimääräinen pogo-tapin säde 0,5 mm.
