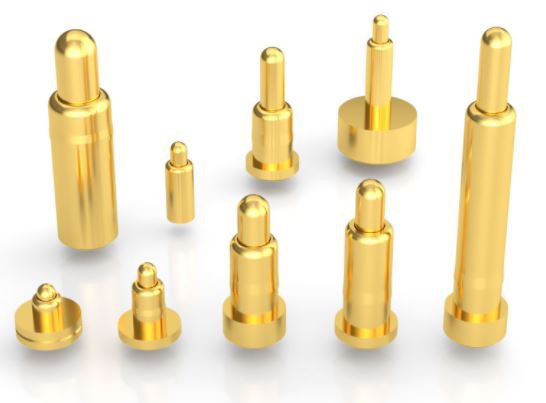

Erinomainen galvanointitekniikka Pogo Pin Rodiumpinnoitettu
Sähköpinnoitusprosesseja ja -materiaaleja on monia. Kultapinnoitus on yleisin käsittelyteknologiamme ja materiaalimme, mutta palladiumpinnoitus, rodiumpinnoitus ja ruteniumpinnoitus ovat parempia kuin kullan pinnoitus.
Kullaus Kullauksessa käytetään aitoa kultaa, vaikka se olisi pinnoitettu vain ohuella kerroksella, se on jo lähes 10 % koko piirilevyn hinnasta. Kultaus käyttää kultaa pinnoituskerroksena, joista toinen on hitsauksen helpottamiseksi ja toinen korroosion estämiseksi; jopa useita vuosia käytettyjen muistitikkujen kultasormet kiiltävät edelleen.
Edut: vahva johtavuus, hyvä hapettumisenkestävyys, pitkä käyttöikä; tiheä pinnoite, suhteellisen kulutusta kestävä, käytetään yleensä hitsaus- ja tulppatilanteissa. Haitat: korkeammat kustannukset ja huono hitsauslujuus.
2. Kemiallinen kulta/immersiokulta Kemiallinen nikkeliimmersiokulta (ENIG), joka tunnetaan myös nimellä kemiallinen nikkelikulta, nikkeliimmersiokulta, lyhenne sanoista kemiallinen kulta ja immersiokulta. Upotuskulta on kemiallinen menetelmä, paksu kerros nikkeli-kultaseosta, jolla on hyvät sähköominaisuudet, on kääritty kuparin pinnalle ja voi suojata piirilevyä pitkään. Nikkelin sisäkerroksen kerrostumispaksuus on yleensä 120–240 µm (noin 3–6 µm), ja kullan ulkokerroksen kerrostumispaksuus on yleensä 2–4 µm (0,05–0,1 μm). Upotuskulta voi mahdollistaa PCB:n hyvän sähkönjohtavuuden saavuttamisen pitkäaikaisessa käytössä, ja sillä on myös ympäristönsietokyky kuin muilla pintakäsittelyprosesseilla.
Edut:
a. Kullalla käsitellyn piirilevyn pinta on erittäin tasainen ja sillä on hyvä samantasoisuus, mikä sopii napin kosketuspintaan.
b. Upotuskullalla on erinomainen juotettavuus, ja kulta sulaa nopeasti sulaan juotteeseen muodostaen metalliseoksen. Haitat: Prosessi on monimutkainen, ja prosessiparametreja on valvottava tiukasti hyvien tulosten saavuttamiseksi. Hankalinta on, että kullalla käsitellystä piirilevyn pinnasta on helppo tuottaa mustan levyn etuja, mikä vaikuttaa luotettavuuteen.
3. Verrattuna nikkeliin ja kultaan, ENEPIGissä on ylimääräinen palladiumkerros nikkelin ja kullan välissä. Kullan korvaamisen saostusreaktiossa kemiallinen palladiumkerros suojaa nikkelikerrosta ja estää sen. Liiallinen korroosio korvaavan kullan; palladium on täysin valmis upotuskultaa varten samalla kun se estää korvausreaktion aiheuttaman korroosion. Nikkelin kerrostumispaksuus on yleensä 120–240 μm (noin 3–6 μm), palladiumin paksuus on 4–20 μin (noin 0,1–0,5 μm); kullan kerrostumispaksuus on yleensä 0,02-0,1 μm. Edut: Sillä on laaja valikoima sovelluksia. Samanaikaisesti nikkeli-palladium-kulta on suhteellisen upotettu kultaan, mikä voi tehokkaasti estää mustan levyn vioista aiheutuvia yhteyden luotettavuusongelmia. Haitat: Vaikka nikkelipalladiumkullalla on monia etuja, palladium on kallista ja niukka resurssi. Samanaikaisesti, kuten Immersion Gold, sen prosessinohjausvaatimukset ovat tiukat.
Rodiumin kemialliset ominaisuudet ovat suhteellisen vakaat, ja se on vaikea reagoida ilmassa olevan sulfidin ja hiilidioksidikaasun kanssa. Huoneenlämpötilassa se on liukenematon typpihappoon ja sen suoloihin ja jopa veteen. Se on stabiilimpi erilaisille vahvoille emäksille, mutta rodium liukenee väkevään rikkihappoon. Rodiumin fysikaaliset ominaisuudet ovat suhteellisen hyvät. Hyvän kulutuskestävyyden ja sähkönjohtavuuden lisäksi sillä on erinomainen heijastuskyky ja sen heijastuskerroin voi nousta 80 %:iin (hopea on 100 %), ja se voi pysyä muuttumattomana pitkään. Siksi sitä käytetään usein hopeanvärjäytymistä estävänä pinnoitteena. Testauksen jälkeen 0,1 um rodiumpinnoite voi suojata hopeapinnoitetta värjäytymiseltä useiden vuosien ajan. Rodiumpinnoitteella on erittäin alhainen kosketusvastus ja korkea kovuus, joten sitä käytetään usein kosketuspisteiden pinnoitteena.
Rodiumin hitsausteho ei ole kovin hyvä, koska pinnoitteen sisäinen jännitys on suhteellisen suuri. Rodiumpinnoitustekniikkaa alettiin käyttää Yhdysvalloissa vuonna 1930, mutta sitä käytettiin pääasiassa koristepinnoitukseen. Myöhemmin, elektroniikkateollisuuden nopean kehityksen myötä, rodiumpinnoituksella oli tärkeä rooli hopean värjäytymisen ja sähköisten kosketuspisteiden estämisessä. Viime vuosina rodiumpinnoituksesta on tullut suositumpaa korujen galvanointiteollisuudessa. Rodiumkerroksen galvanointi hopeakorujen pinnalle voi estää hopean värjäytymistä. Hinta on halpa, ja siinä voi myös olla platinamainen rakenne. Koska rodiumin tiheys on paljon pienempi kuin platinan, rodiumpinnoituksen kustannukset ovat hieman alhaisemmat kuin platinapinnoituksen.
