TWS Bluetooth kuulokeantenni
Suurin syy siihen, miksi Bluetooth-kuulokkeet ovat niin suosittuja, on se, että ne ovat langattomat ja pääsevät eroon langallisten kuulokekaapeleiden kahleista. Bluetooth-kuulokkeet lähettävät signaaleja radioaaltojen kautta, joten antennin suunnittelu on erittäin tärkeää. Tässä artikkelissa esitellään lyhyesti kädessä pidettävissä digitaalisissa tuotteissa käytetyt yleisimmät antennityypit.
1. PCB-antenni.
PCB-antenni on antenni, joka koostuu suoraan kuparikalvosta PCB-piirilevyllä, jonka etuna on alhainen hinta, korkea erän vakaus ja ei viankorjausta tuotannossa. Haittapuolena on, että se sopii vain yhdelle taajuuskaistalle, ja koska se koostuu PCB-kuparikalvosta, antennin sijainti on suhteellisen rajoitettu. Lisäksi PCB-antenni vaatii yleensä suuren sisäkorkeuden, ja myös itse antennin koko on suuri. PCB-antenneja käytetään laajalti kannettavissa tietokoneissa, TV-laatikoissa jne. Bluetooth-kuulokkeiden PCB-antennit on esitetty seuraavassa kuvassa:
2. Keraaminen antenni.
Keraaminen antenni on pienikokoinen antenni, joka sopii Bluetooth-laitteille. Se vie pienen tilan ja sillä on hyvä suorituskyky. Sillä on kapea kaistanleveys ja useiden taajuuskaistojen saavuttaminen on vaikeaa. Se voi tehokkaasti parantaa emolevyn integrointia ja vähentää antennin rajoituksia ID:ssä.; Suunnittelu on tuotava piirilevyn määrittelyn alkuun. Keraamiset antennit jaetaan lohkokeraamisiin antenneihin ja monikerroksisiin keraamisiin antenneihin:
Lohkoantenni: Koko keraaminen runko sintrataan korkeassa lämpötilassa ja sitten antennin metalliosa painetaan keraamisen lohkon pintaan.
Monikerroksinen antenni: Laukaisussa käytetään matalan lämpötilan yhteispolttomenetelmää, mikä tarkoittaa, että monikerroksinen keramiikka pinotaan ja kohdistetaan ja sitten sintrataan korkeassa lämpötilassa, joten antennin metallijohdin voidaan tulostaa jokaiselle keraamiselle eristekerrokselle. suunnitteluvaatimusten mukaisesti, jotta se voi tehokkaasti pienentää antennin kokoa ja saavuttaa antennin piilottamisen tarkoituksen.
Koska itse keramiikan dielektrisyysvakio on korkeampi kuin piirilevyn dielektrisyysvakio, keraamisen antennin käyttö voi tehokkaasti pienentää antennin kokoa ja varmistaa samalla antennin suorituskyvyn. Keraamisten antennien haittana on, että niissä on konsistenssiongelmia, ne ovat suuria ja ne ovat myös rajoitettuja sijoitettaessa. Keraamisia antenneja käytetään eniten IoT-tuotteissa, kuten GPS- ja Bluetooth-antenneissa.

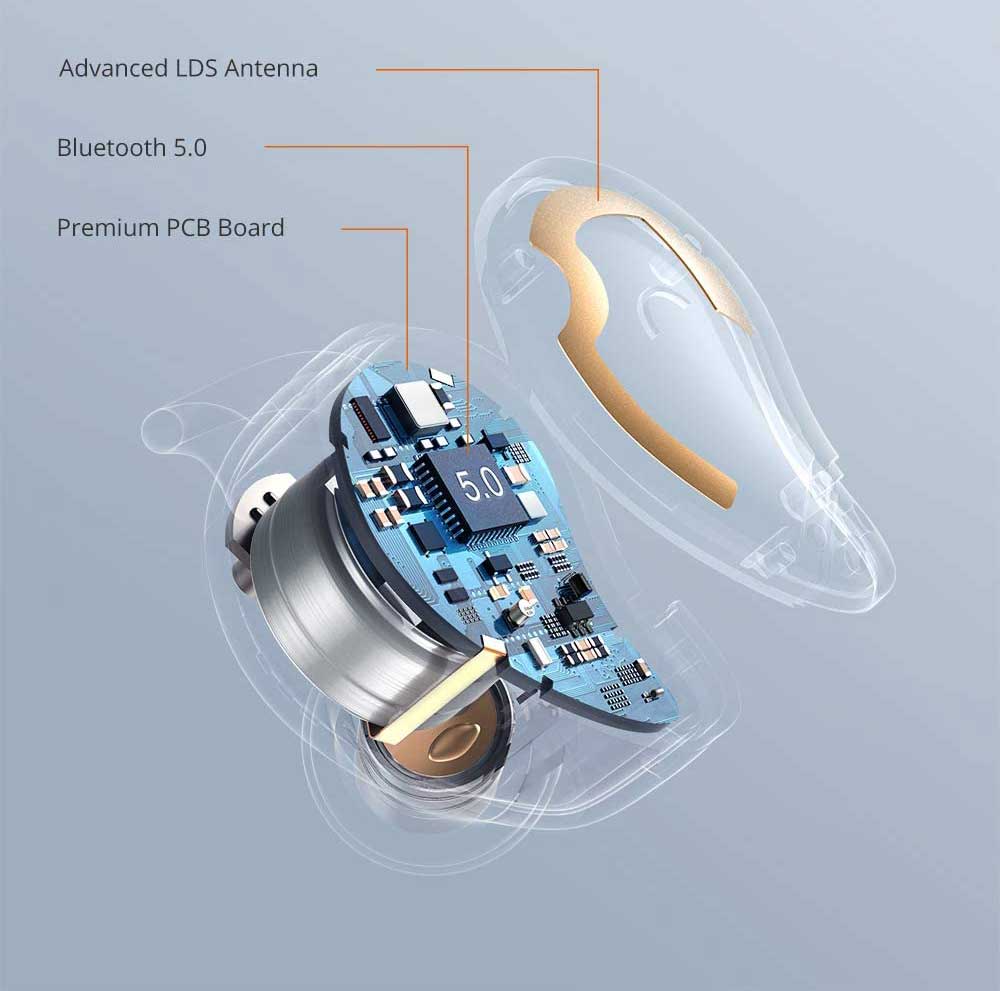

3. LDS-antenni.
LDS-antennitekniikka on lasersuorarakenteinen tekniikka, joka ohjaa tietokoneen avulla laserin liikettä johtavan kuvion liikeradan mukaan ja heijastaa laserin muovatun kolmiulotteisen muovilaitteen päälle. Piirikuvio aktivoituu muutaman sekunnin sisällä. Sen periaate on samanlainen kuin PCB-antennilla, ero on siinä, että LDS käyttää antennin muotoa laserin heijastamiseen muovikoteloon ja galvanoimalla metalliantennin muodostamiseksi muutamassa sekunnissa. LDS-antennin suurin haitta on korkea hinta ja monimutkainen prosessi. Suurin etu on, että antenni voidaan sijoittaa suoraan kotelon takaosaan, jolloin antennin välysalue on suuri ja antennin hyötysuhde korkea. Sitä käytetään tällä hetkellä laajalti huippuluokan älypuhelimissa, älykelloissa/nauhoissa ja Bluetooth-kuulokkeissa.
