Nykyään lukemattomilla elektronisilla laitteilla, kuten älypuhelimilla, tableteilla, verensokerimittareilla jne. on yhä tiukemmat kokovaatimukset ja sisätilat tiukenevat koko ajan, joten liittimille ei jää paljoa tilaa. Joten mitä pienempi liitin tulee, sitä tärkeämpi se tulee. Tämä suuntaus näkyy myös puolustus- ja ilmailualalla, kuten satelliiteissa, ohjatuissa ohjuksissa ja avioniikkajärjestelmissä, joissa kompaktivaatimukset voidaan täyttää vain "pienikokoisilla" liittimillä. Pienten liittimien kysynnän kasvaessa suunnitteluinsinöörit kohtaavat uusia haasteita. He eivät voi enää viedä liitinsuunnittelua projektin viimeiseen vaiheeseen. Mikroliittimet vaativat ennakointia. Se edellyttää suunnittelijoiden ennakoivan erilaisia tekijöitä, kuten pakkausta, kestävyyttä, virrankestävyyttä ja vaihdettavuutta.
Seitsemän miniatyyriliittimen suuntaa
1. Harkitse liittimiä suunnittelun alussa
"Insinöörit ovat yleensä niin keskittyneet koko järjestelmän suunnitteluun, että he laittavat liittimen suunnittelun loppuun", sanoi Mitch, tuotekehitystekniikan johtajamme. "He ajattelevat, että liitin on yksinkertainen, joten he voivat viedä Ton viimeiseen vaiheeseen. Sitten he jäävät jumissa omaan suunnitteluunsa." Hän on nähnyt liian monia tarinoita suunnittelijoista, jotka ryntäsivät suunnittelemaan liittimiä suunnittelun loppuvaiheessa. Hän kertoi meille, että monissa tapauksissa suunnittelijoiden on lopulta valittava ei-standardiliittimet suunnittelun viimeistelyyn, mikä paitsi nostaa kustannuksia, myös viivästyttää toimitusaikoja. Tällaisten ongelmien välttämiseksi asiaankuuluvat asiantuntijat suosittelevat, että harkitset käyttämäsi liittimet suunnittelun alussa ja varaat sitten niille suunnittelutilaa ja suunnittelet niiden ympärille. "Sinun ei ole mitään syytä sanoa: "Päätä ensin, minkä liittimen tarvitset", sanoi Morley, tuotekehitysinsinöörimme, "mutta jos he tekisivät, se itse asiassa säästäisi paljon aikaa ja vaivaa."
2. Ymmärrä tilan rajoitukset
Vaikka miniatyyri board-to-board -liittimet ovat tyypillisesti alle 1 mm paksuja, niitä käytetään yleisesti myös tiiviisti pakattuissa sovelluksissa. Mahdollisten pakkausongelmien ratkaisemiseksi suunnittelijoiden on otettava huomioon piirilevyn piirien jäljet sekä liittimiin kytkettyjä lisäjohtoja. "Pienemmän nousun takia jälkiä ja johtimia on kapeampi", sanoi Mike Higashikawa, Molex-alueen tuotepäällikkö. Muista myös, että jotkin liittimet (esim. joustavat kaapeliliittimet) tarjoavat mahdollisuuden kääntää eteen- ja taaksepäin. Sinun on otettava nämä kääntötavat huomioon järjestelmääsi suunniteltaessa. Esimerkiksi taaksepäin käännettyyn liittimeen voi olla vaikea päästä käsiksi, jos edessä ja takana on toinen komponentti. Lopuksi suunnittelijoiden on myös oltava tietoisia siitä, että pinta-asennuslaitteet eivät joskus pysty käsittelemään pienempiä komponentteja. Joissakin tapauksissa he tarvitsevat uusia tyhjösuuttimia näiden ongelmien ratkaisemiseksi.
3. Selvitä nykyinen kantavuus
Kun liittimen koko pienenee, myös liittimen virrankantokyky pienenee. Tyypillisesti mikroliittimet pystyvät käsittelemään 200 mA ja 500 mA välillä, mikä on suunnilleen puolet suurempien korttien välisten liittimien nykyarvosta. Kompensoidakseen alhaisempaa virrankantokykyä suunnittelijat saattavat joutua lisäämään päätelaitteiden määrää.
4. Harkitse pienten/mikroliitäntöjen vakautta
"Minun on neuvottava tässä, ei vain suunnitteluvaiheessa, vaan myös kokoonpanoprosessin aikana, jotta ne eivät vaurioidu." Morley, RF-sovellusten mikroliitinsuunnittelun asiantuntija, muistelee, että hänen sotilassuunnittelussaan avaruussovelluksissa puolet liittimistä tuhoutui testausvaiheessa.
Hän sanoi, että jos asiaa ei oteta sydämeensä, se voi nostaa kustannuksia. Vaurioituneet liittimet vaativat uudelleenkonfiguroinnin, kunnostuksen ja merkinnän. Jopa kalliimpien, kentällä vaihdettavien liittimien vaihtotarve saattaa olla tarpeen, ja tällainen muutos voi lisätä suunnitteluaikaa viikon tai kaksi.
"On huomattava, että priorisoi aina olemassa olevat liittimet, ja jos ne eivät ole yhteensopivia suunnittelusi kanssa, harkitse oman suunnittelusi, mikä voi säästää paljon aikaa", Morley sanoi.
5. Harkitse helppoa vaihtoa
Jos tuotteen ulkopuoli on suljettu, tarvitset liittimiä, jotka voidaan vaihtaa ulkopuolelta. Muuten joudut tekemään juotostöitä.
"Mitä enemmän teet sitä, sitä taitavampi olet hitsauksen kaltaisissa taidoissa, mutta sitä suurempi on koko järjestelmän vaurioitumisriski", Morley sanoi.
6. Ymmärrä liittimen toiminnalliset vaatimukset
Toimittajat tarvitsevat asiakkaita ilmaisemaan täysin tarpeensa, muuten he voivat ymmärtää asiakkaiden tarpeet väärin. Tämä on erityisen tärkeää, kun on tarpeen valmistaa mukautettuja liittimiä.
"Liittimen vaatimusten tarkka artikulointi on kriittistä", Story sanoo. "Jos se on epäselvä tai jätetty pois, voimme jättää huomiotta suunnittelun keskeiset vaatimukset."
7. Harkitse mekaanista rasitusta
Lämpötila, iskut ja tärinä aiheuttavat jännitystä rajapintojen ja piirien välille. Asiantuntijat ehdottavat, että sinun tulisi valita liittimet, jotka välttävät näiden voimien vaikutukset.
"Olen nähnyt juotosliitoksia, jotka ovat rikkoutuneet palasiksi joissakin piirilevyissä", Morley sanoi. "Kun liitin on kiinnitetty tiukasti levyyn tai ulkorakenteeseen, sen on kestettävä isku- ja tärinävoimia, muuten se voi olla halkeamia."
Morley suosittelee, että insinöörit käyttävät toisiinsa yhdistettyä järjestelmää minimoidakseen jännityksen muodostumisen kiinnitysrakenteen ja liitoskohtien välillä. "On olemassa useita toimittajia, jotka tarjoavat tällaisia järjestelmiä", hän sanoi. "Suunnittelijoiden tulee kiinnittää tähän huomiota."
pogopin-liittimen valmistajat toimittavat - Shenzhen ZZT Precision Electronics Co., Ltd.

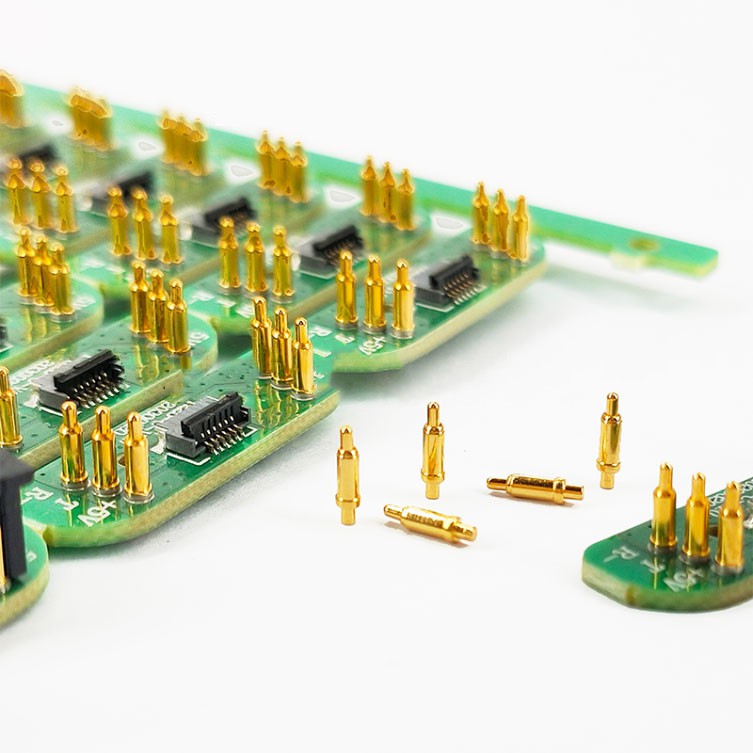

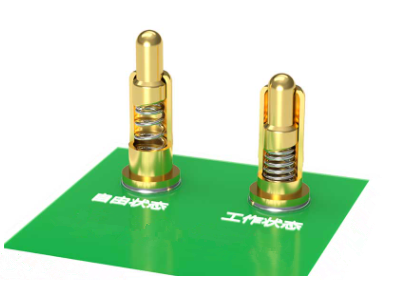

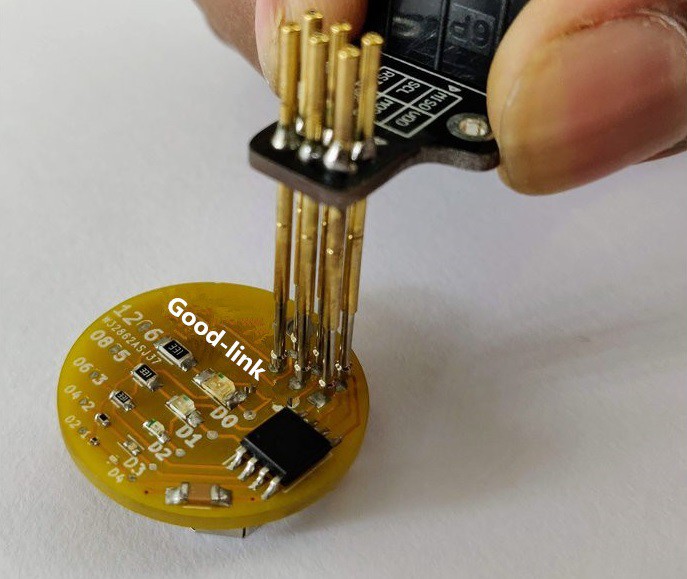

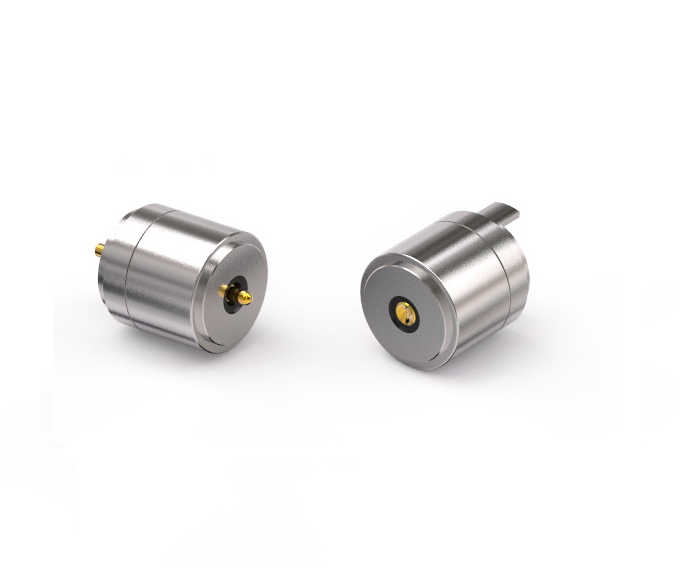

Se on vuonna 2007 perustettu korkean teknologian yritys, jonka johtavana tekijänä on tarkkuusliitännät ja ytimenä teknologian kehitys ja joka yhdistää T&K:n, tuotannon ja myynnin. Päätuotteemme ovat POGO PIN, POGO PIN -liitin, magneettiliitin, magneettinen latausdatakaapeli ja adsorptioliitin. Tuotteitamme käytetään laajalti älyvaatteissa, matkaviestinnässä, digitaalikameroissa, autoissa, lääketieteellisissä laitteissa ja muilla aloilla.
